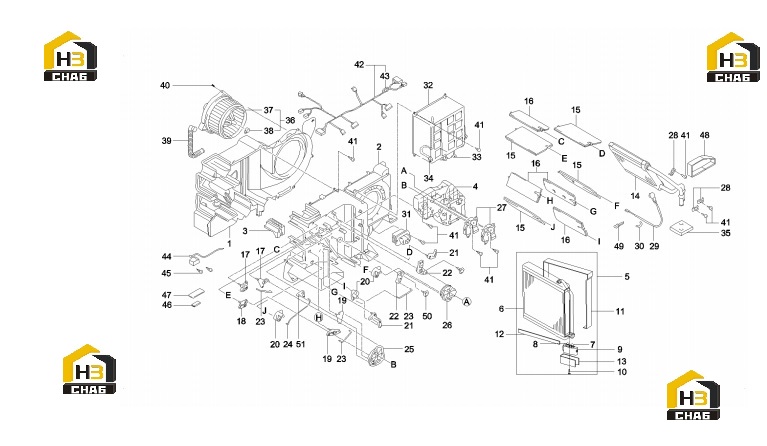

Комплектующие системы кондиционирования воздуха a221600000159

← Система электрическая кондиционирования воздуха 10473304 Комплектующие кузова кабины 11901636 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:cooling motor group outer shell

Каталожный номер:60153211

Комплект:1

Примечание:

№ на схеме:2

Наименование:cooling motor group outer shell

Каталожный номер:60153213

Комплект:1

Примечание:

№ на схеме:3

Наименование:Section

Каталожный номер:60153195

Комплект:1

Примечание:

№ на схеме:4

Наименование:Section

Каталожный номер:60153196

Комплект:1

Примечание:

№ на схеме:5

Наименование:Evaporator assembly with parts

Каталожный номер:60153202

Комплект:1

Примечание:

№ на схеме:6

Наименование:Evaporator subassembly

Каталожный номер:60153217

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-type ring

Каталожный номер:60153192

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-type ring

Каталожный номер:60153193

Комплект:1

Примечание:

№ на схеме:9

Наименование:Expansion Valve

Каталожный номер:60153197

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:60153215

Комплект:2

Примечание:

№ на схеме:11

Наименование:Heat-insulation Packing

Каталожный номер:60153203

Комплект:1

Примечание:

№ на схеме:12

Наименование:Heat-insulation Packing

Каталожный номер:60153205

Комплект:3

Примечание:

№ на схеме:13

Наименование:Heat-insulation Packing

Каталожный номер:60153204

Комплект:1

Примечание:

№ на схеме:14

Наименование:Heater core subassembly

Каталожный номер:60153242

Комплект:1

Примечание:

№ на схеме:15

Наименование:Door

Каталожный номер:60049962

Комплект:4

Примечание:

№ на схеме:16

Наименование:door subassembly

Каталожный номер:60153216

Комплект:4

Примечание:

№ на схеме:17

Наименование:Rod SUB, connecting

Каталожный номер:60049956

Комплект:2

Примечание:

№ на схеме:18

Наименование:Rod SUB, connecting

Каталожный номер:60049957

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rod SUB, connecting

Каталожный номер:60049958

Комплект:2

Примечание:

№ на схеме:20

Наименование:Rod SUB, connecting

Каталожный номер:60049959

Комплект:3

Примечание:

№ на схеме:21

Наименование:Rod

Каталожный номер:60049941

Комплект:2

Примечание:

№ на схеме:22

Наименование:Rod SUB, connecting

Каталожный номер:60049960

Комплект:2

Примечание:

№ на схеме:23

Наименование:Shaft

Каталожный номер:60049963

Комплект:3

Примечание:

№ на схеме:24

Наименование:Shaft

Каталожный номер:60049964

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plate

Каталожный номер:60049943

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plate

Каталожный номер:60049944

Комплект:1

Примечание:

№ на схеме:27

Наименование:Motor AS, servo

Каталожный номер:60049947

Комплект:2

Примечание:

№ на схеме:28

Наименование:Clamp

Каталожный номер:60049955

Комплект:3

Примечание:

№ на схеме:29

Наименование:Sensor, water temperature

Каталожный номер:60033039

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bracket, thermo-bulb

Каталожный номер:60049952

Комплект:1

Примечание:

№ на схеме:31

Наименование:Transistor AS, air conditioner

Каталожный номер:60049968

Комплект:1

Примечание:

№ на схеме:32

Наименование:Box, SUB

Каталожный номер:60049942

Комплект:1

Примечание:

№ на схеме:33

Наименование:Servo motor AS

Каталожный номер:60049945

Комплект:1

Примечание:

№ на схеме:34

Наименование:Thermal Resistor assembly

Каталожный номер:60153240

Комплект:1

Примечание:

№ на схеме:35

Наименование:Seal, insulation

Каталожный номер:60049953

Комплект:1

Примечание:

№ на схеме:36

Наименование:Motor assembly&Fan blade

Каталожный номер:60146606

Комплект:1

Примечание:

№ на схеме:37

Наименование:Blower Fan

Каталожный номер:60153209

Комплект:1

Примечание:

№ на схеме:38

Наименование:Jig and fixture

Каталожный номер:60153210

Комплект:1

Примечание:

№ на схеме:39

Наименование:Pipeline

Каталожный номер:60153194

Комплект:1

Примечание:

№ на схеме:40

Наименование:Screw, tapping, with washer

Каталожный номер:60049950

Комплект:3

Примечание:

№ на схеме:41

Наименование:Bolt, self-tapping

Каталожный номер:60049965

Комплект:32

Примечание:

№ на схеме:42

Наименование:Air Conditioner cable harness

Каталожный номер:60153239

Комплект:1

Примечание:

№ на схеме:43

Наименование:Protective tube

Каталожный номер:60153238

Комплект:1

Примечание:

№ на схеме:44

Наименование:Thermal Resistor assembly

Каталожный номер:60153241

Комплект:1

Примечание:

№ на схеме:45

Наименование:Screw, with washer

Каталожный номер:60049949

Комплект:2

Примечание:

№ на схеме:46

Наименование:Heat-insulation Packing

Каталожный номер:60153206

Комплект:2

Примечание:

№ на схеме:47

Наименование:Heat-insulation Packing

Каталожный номер:60153207

Комплект:1

Примечание:

№ на схеме:48

Наименование:Heat-insulation Packing

Каталожный номер:60153208

Комплект:1

Примечание:

№ на схеме:49

Наименование:Clamp

Каталожный номер:60088095

Комплект:1

Примечание:

№ на схеме:50

Наименование:Screw

Каталожный номер:60088102

Комплект:3

Примечание:

№ на схеме:51

Наименование:Connecting Rod Subassembly

Каталожный номер:60153214

Комплект:1

Примечание:
