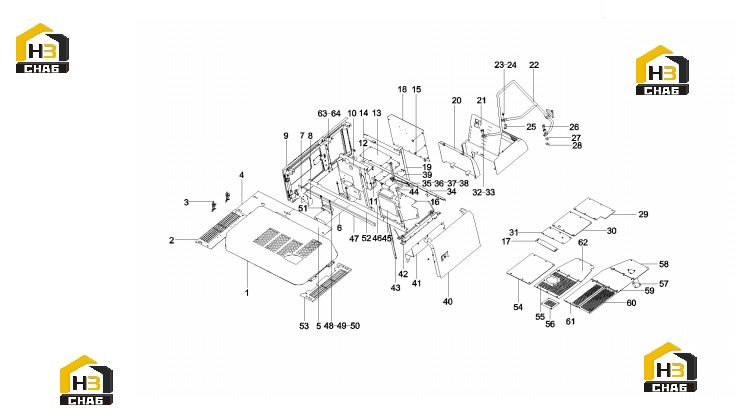

Комплектующие кузова кабины 11901636

← Комплектующие системы кондиционирования воздуха a221600000159 Капот 11259933 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Engine hood GP

Каталожный номер:11259933

Комплект:1

Примечание:

№ на схеме:2

Наименование:Left Upper Rear Cover

Каталожный номер:12321957

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lock, door

Каталожный номер:A222200000065

Комплект:2

Примечание:

№ на схеме:4

Наименование:Coverplate AS, upper, front left

Каталожный номер:11857832

Комплект:1

Примечание:

№ на схеме:5

Наименование:Intermediate Cover Plate

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:6

Наименование:Cover, waterproof

Каталожный номер:11593615

Комплект:1

Примечание:

№ на схеме:7

Наименование:relay mounting

Каталожный номер:12321857

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cover, start relay

Каталожный номер:11673094

Комплект:1

Примечание:

№ на схеме:9

Наименование:Door GP, left

Каталожный номер:11597551

Комплект:1

Примечание:

№ на схеме:10

Наименование:Air Cleaner Clapboard

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:11

Наименование:Plate, supporting

Каталожный номер:11648791

Комплект:1

Примечание:

№ на схеме:12

Наименование:Coverplate

Каталожный номер:11868590

Комплект:1

Примечание:

№ на схеме:13

Наименование:Access door, pilot pipe

Каталожный номер:11648765

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rod, connecting

Каталожный номер:A810502015217

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sleeve, spacer

Каталожный номер:A820299000383

Комплект:26

Примечание:

№ на схеме:16

Наименование:Plate, angle

Каталожный номер:11616300

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cover, transition block

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:18

Наименование:Partition AS, front, left

Каталожный номер:11503790

Комплект:1

Примечание:

№ на схеме:19

Наименование:Support, front, left

Каталожный номер:A810502015051

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cover, ornament

Каталожный номер:A810502990126

Комплект:1

Примечание:

№ на схеме:21

Наименование:Box GP, battery

Каталожный номер:A810502017020

Комплект:1

Примечание:

№ на схеме:22

Наименование:Handhold

Каталожный номер:A810502020139

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000199

Комплект:5

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210405000001

Комплект:17

Примечание:

№ на схеме:25

Наименование:Mount, lamp

Каталожный номер:A820101324589

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M12x40 GB5783 10.9

Каталожный номер:A210111000204

Комплект:2

Примечание:

№ на схеме:27

Наименование:Shim

Каталожный номер:A820101210711

Комплект:8

Примечание:

№ на схеме:28

Наименование:Shim

Каталожный номер:A820101210712

Комплект:8

Примечание:

№ на схеме:29

Наименование:Coverplate, bottom front, cab

Каталожный номер:11868263

Комплект:1

Примечание:

№ на схеме:30

Наименование:Coverplate, rear middle

Каталожный номер:11868256

Комплект:1

Примечание:

№ на схеме:31

Наименование:Coverplate, bottom

Каталожный номер:11868253

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt M12x35 GB5783 10.9

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:A210491000121

Комплект:6

Примечание:

№ на схеме:34

Наименование:Bracket

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:35

Наименование:Bar, support

Каталожный номер:A810502015065

Комплект:1

Примечание:

№ на схеме:36

Наименование:Rod, bearing

Каталожный номер:A820302010101

Комплект:1

Примечание:

№ на схеме:37

Наименование:Roll, pin

Каталожный номер:A210508000009

Комплект:3

Примечание:

№ на схеме:38

Наименование:Pin

Каталожный номер:A210491000014

Комплект:3

Примечание:

№ на схеме:39

Наименование:Coverplate, pilot pipe

Каталожный номер:11504680

Комплект:1

Примечание:

№ на схеме:40

Наименование:Door GP, right

Каталожный номер:A810502010196

Комплект:1

Примечание:

№ на схеме:41

Наименование:Plate, partition

Каталожный номер:11672633

Комплект:1

Примечание:

№ на схеме:42

Наименование:Bracket

Каталожный номер:11673416

Комплект:1

Примечание:

№ на схеме:43

Наименование:Bracket

Каталожный номер:A810502015212

Комплект:1

Примечание:

№ на схеме:44

Наименование:Plate, sealing

Каталожный номер:11674016

Комплект:1

Примечание:

№ на схеме:45

Наименование:Plate

Каталожный номер:11672684

Комплект:1

Примечание:

№ на схеме:46

Наименование:Plate

Каталожный номер:A810502015215

Комплект:1

Примечание:

№ на схеме:47

Наименование:Plate, sealing

Каталожный номер:A820699000192

Комплект:1

Примечание:

№ на схеме:48

Наименование:Stud

Каталожный номер:11592968

Комплект:4

Примечание:

№ на схеме:49

Наименование:Nut

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:50

Наименование:Washer

Каталожный номер:A210491000120

Комплект:4

Примечание:

№ на схеме:51

Наименование:Bracket, battery

Каталожный номер:11592622

Комплект:2

Примечание:

№ на схеме:52

Наименование:Bracket AS

Каталожный номер:A810502015206

Комплект:1

Примечание:

№ на схеме:53

Наименование:Cover

Каталожный номер:11750482

Комплект:1

Примечание:

№ на схеме:54

Наименование:Coverplate, bottom, rear left

Каталожный номер:11867676

Комплект:1

Примечание:

№ на схеме:55

Наименование:Cover

Каталожный номер:11868380

Комплект:1

Примечание:

№ на схеме:56

Наименование:Cover

Каталожный номер:A820101357570

Комплект:1

Примечание:

№ на схеме:57

Наименование:Coverplate

Каталожный номер:10186779

Комплект:1

Примечание:

№ на схеме:58

Наименование:Coverplate AS, bottom, fuel tank

Каталожный номер:11868432

Комплект:1

Примечание:

№ на схеме:59

Наименование:Coverplate, bottom, hydraulic tank

Каталожный номер:11868245

Комплект:1

Примечание:

№ на схеме:60

Наименование:Coverplate, bottom, right

Каталожный номер:11868234

Комплект:1

Примечание:

№ на схеме:61

Наименование:Coverplate, bottom, right

Каталожный номер:11868218

Комплект:1

Примечание:

№ на схеме:62

Наименование:Coverplate, bottom, main valve

Каталожный номер:11867683

Комплект:1

Примечание:

№ на схеме:63

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:138

Примечание:

№ на схеме:64

Наименование:Washer

Каталожный номер:A210404000004

Комплект:96

Примечание:
