Управление ходом 12076176

← Стеклоочиститель a229900008240 Сиденье водителя в сборе sy210c6c2k.1.5a 13820511 →

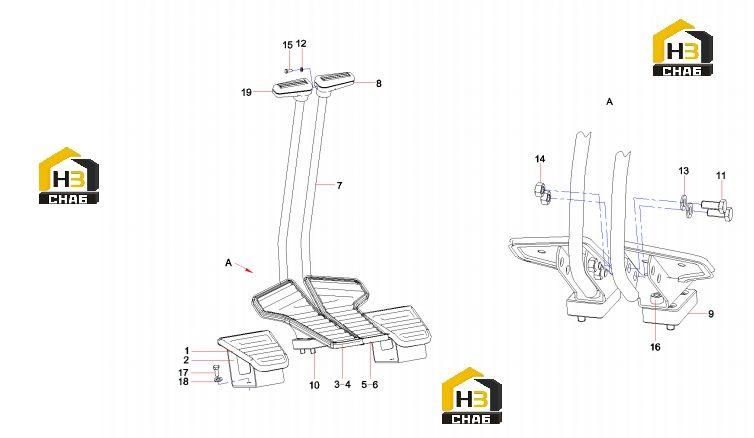

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sleeve, foot valve

Каталожный номер:12002592

Комплект:2

Примечание:

№ на схеме:2

Наименование:Foot rest

Каталожный номер:12004584

Комплект:2

Примечание:

№ на схеме:3

Наименование:Plate GPfoot valve

Каталожный номер:12003641

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sheath, plate, butterfly footrest

Каталожный номер:12009258

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plate GPfoot valve

Каталожный номер:12009972

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sleeve, platefoot valve

Каталожный номер:12010268

Комплект:1

Примечание:

№ на схеме:7

Наименование:Control LeverSY215C9.1.5.2.1

Каталожный номер:13162846

Комплект:2

Примечание:

№ на схеме:8

Наименование:Handle, right

Каталожный номер:12691132

Комплект:1

Примечание:

№ на схеме:9

Наименование:Block, connection

Каталожный номер:11571909

Комплект:2

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210204000196

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:60060562

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:15

Наименование:Screw M4x12GB818

Каталожный номер:A210210000030

Комплект:2

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:A210204000334

Комплект:4

Примечание:

№ на схеме:17

Наименование:Screw M8x16GB70.1 10.9

Каталожный номер:A210204000340

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:24000511

Комплект:4

Примечание:

№ на схеме:19

Наименование:Handle, left

Каталожный номер:12688927

Комплект:1

Примечание:
