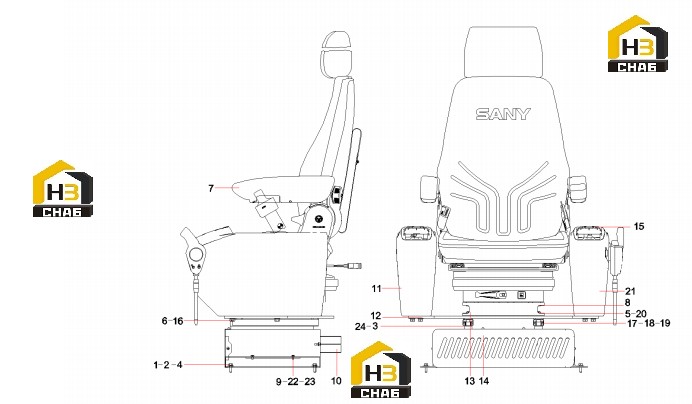

Сиденье водителя в сборе sy210c6c2k.1.5a 13820511

← Управление ходом 12076176 Подлокотник правый 60204190 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:60060565

Комплект:8

Примечание:

№ на схеме:3

Наименование:Guide rail, seat, right

Каталожный номер:60033517

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seat lower base frame

Каталожный номер:13285402

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw M8x30GB70.1 10.9

Каталожный номер:24000431

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:7

Наименование:Cab Seat

Каталожный номер:60310290

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000632

Комплект:6

Примечание:

№ на схеме:10

Наименование:Flange, coupling, air duct

Каталожный номер:10241175

Комплект:1

Примечание:

№ на схеме:11

Наименование:Armrest GP, right

Каталожный номер:60204190

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plate, supporting

Каталожный номер:10115283

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bracket, upper base, seat

Каталожный номер:10115295

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cover, seat bracket, front

Каталожный номер:10140450

Комплект:1

Примечание:

№ на схеме:15

Наименование:panel cover plate

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:8

Примечание:

№ на схеме:17

Наименование:Guide rail, seat, left

Каталожный номер:60033205

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pull rod, seat

Каталожный номер:B229900000494

Комплект:1

Примечание:

№ на схеме:19

Наименование:Adjuster, guide rail, seat

Каталожный номер:10130346

Комплект:4

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:21

Наименование:Armrest AS, left

Каталожный номер:60204189

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:60238783

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:8

Примечание:

№ на схеме:24

Наименование:Screw M8x16GB70.1 10.9

Каталожный номер:A210204000340

Комплект:4

Примечание:
