Соединение гидромоторов 12183769

Соединение гидромоторов 12183769

← Гусеницы 12183769 Демпфер поворотной платформы a810302082000 →

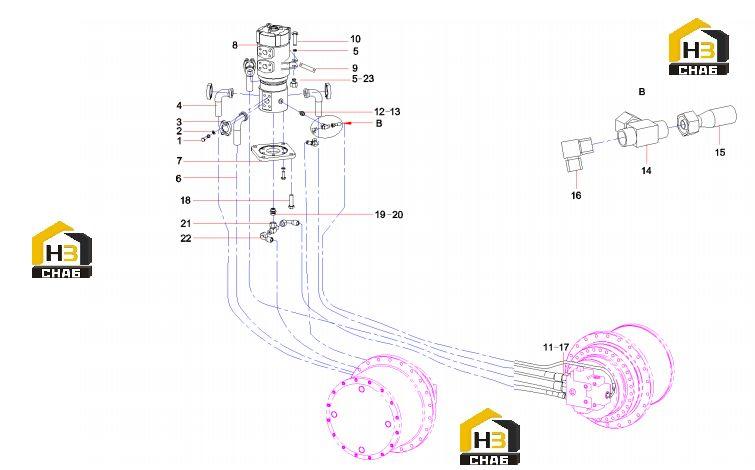

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw
Каталожный номер:A210204000354
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210433000016
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Flange, Split
Каталожный номер:B210780000244
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:B230103002701
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer 16GB1230
Каталожный номер:A210491000118
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:B230103002702
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Transtional Plate SY210C6C2K.2
Каталожный номер:13838919
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:center swivel joint
Каталожный номер:60275163
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:FIXED PLATE SY200A.1.1.1-25C
Каталожный номер:13514971
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:60072047
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connector
Каталожный номер:A820205000834
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Connector
Каталожный номер:A820205000843
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-ring
Каталожный номер:B230101000090
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Connector
Каталожный номер:B210780000413
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose
Каталожный номер:B230103002695
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Connector
Каталожный номер:B210780000418
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:O-ring
Каталожный номер:B230101000050
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bolt M16x35GB5783 10.9
Каталожный номер:A210111000212
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Connector
Каталожный номер:A820205000844
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Connector
Каталожный номер:B210780000172
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Rubber hose
Каталожный номер:B230103000284
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Nut
Каталожный номер:A210307000040
Комплект:2
Примечание:
