Демпфер поворотной платформы a810302082000

← Соединение гидромоторов 12183769 Колесо ведущее 11744341 →

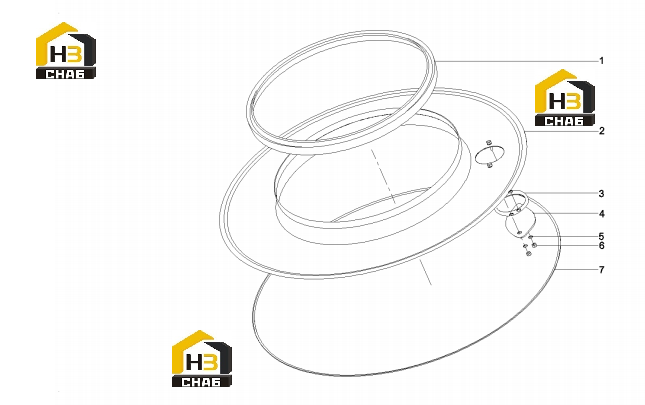

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ring, sealing

Каталожный номер:A820606020168

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, protective

Каталожный номер:A810410990020

Комплект:1

Примечание:

№ на схеме:3

Наименование:Block, rubber

Каталожный номер:A820606020170

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plate, sealing

Каталожный номер:A820101210192

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:7

Наименование:Ring, sealing

Каталожный номер:A820606020169

Комплект:1

Примечание:
