Цилиндр ковша с комплектующими 13004976

← Трубопровод стрелы 13004976 Цилиндр рукояти 13010966 →

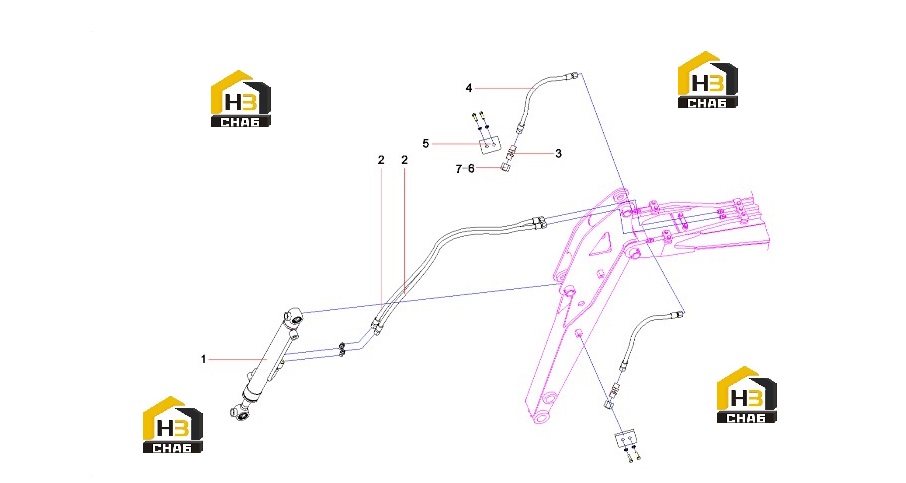

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bucket oil cylinder

Каталожный номер:13010967

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:B230103000439

Комплект:2

Примечание:

№ на схеме:3

Наименование:Fitting, Bulkhead

Каталожный номер:B210780000647

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:B230103000450

Комплект:2

Примечание:

№ на схеме:5

Наименование:PLATE SY16C3Y4W.3.1-11

Каталожный номер:13382082

Комплект:2

Примечание:

№ на схеме:6

Наименование:Connector, pipe

Каталожный номер:B210780000355

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nut M10

Каталожный номер:B210770000011

Комплект:2

Примечание:
