Трубопровод стрелы 13004976

Трубопровод стрелы 13004976

← Замок блокировки 13016750 Цилиндр ковша с комплектующими 13004976 →

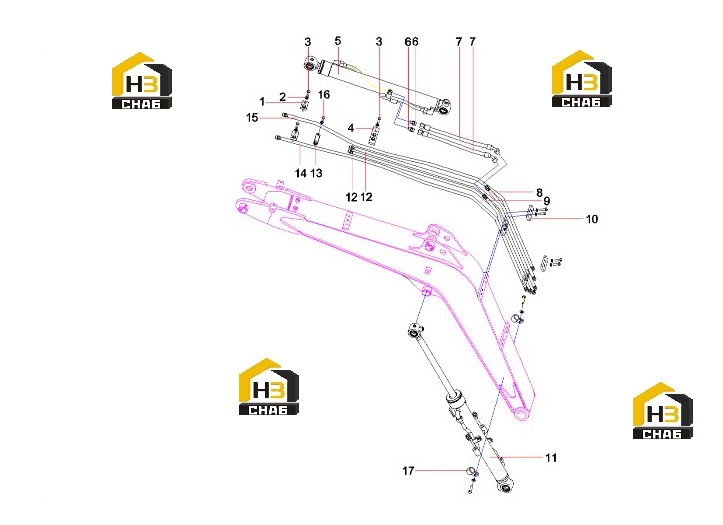

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clamp
Каталожный номер:12979226
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:A210111000293
Комплект:15
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:24000633
Комплект:27
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clamp
Каталожный номер:12979225
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bucket oil cylinder
Каталожный номер:13010966
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Connector, pipe
Каталожный номер:B210780000148
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose, rubber
Каталожный номер:B230103005853
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Steel Pipe Assy
Каталожный номер:12979096
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Steel pipe assy
Каталожный номер:12979098
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:12979224
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bucket oil cylinder
Каталожный номер:13010965
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Steel pipe assy
Каталожный номер:12979092
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Plate
Каталожный номер:12984969
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Steel pipe sssy
Каталожный номер:12979094
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Steel pipe assy
Каталожный номер:12979090
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bolt M8x16GB5783 10.9
Каталожный номер:A210111000342
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Clamp SY16C3Y4W.3.1-12
Каталожный номер:13532356
Комплект:2
Примечание:
