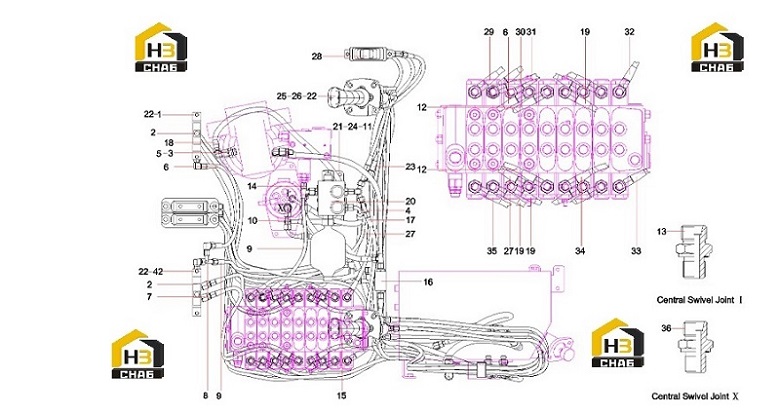

Трубопровод системы управления экскаватором (часть2) 13483963

← Трубопровод системы управления экскаватором (часть1) 13483963 Соединения 13483963 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000078

Комплект:4

Примечание:

№ на схеме:2

Наименование:Pilot-control Valve

Каталожный номер:60281974

Комплект:2

Примечание:

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:7

Примечание:

№ на схеме:4

Наименование:Hose,rubber

Каталожный номер:B230103000727

Комплект:1

Примечание:

№ на схеме:5

Наименование:Male straight fitting reducer

Каталожный номер:21002816

Комплект:1

Примечание:

№ на схеме:6

Наименование:RubberHose

Каталожный номер:60255796

Комплект:3

Примечание:

№ на схеме:7

Наименование:Pipe connector

Каталожный номер:60136966

Комплект:3

Примечание:

№ на схеме:8

Наименование:Joint, pipe

Каталожный номер:B210780000014

Комплект:9

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:60120222

Комплект:2

Примечание:

№ на схеме:10

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:-

Комплект:6

Примечание:Modification or other

№ на схеме:11

Наименование:Washer

Каталожный номер:24000633

Комплект:6

Примечание:

№ на схеме:12

Наименование:Rubber Hose

Каталожный номер:60227817

Комплект:4

Примечание:

№ на схеме:13

Наименование:Connector, pipe

Каталожный номер:B210780000174

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:B210780001720

Комплект:1

Примечание:

№ на схеме:15

Наименование:Left Pilot Control Valve Assembly

Каталожный номер:60242506

Комплект:1

Примечание:

№ на схеме:16

Наименование:Oil collection

Каталожный номер:13096364

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:60169726

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103003046

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:60120221

Комплект:4

Примечание:

№ на схеме:20

Наименование:Valve, oil source control

Каталожный номер:B220400000388

Комплект:1

Примечание:

№ на схеме:21

Наименование:Frame

Каталожный номер:12979004

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:60060564

Комплект:12

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:60120208

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:24

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:2

Примечание:

№ на схеме:25

Наименование:Right Pilot Control Valve Assembly

Каталожный номер:60242507

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:6

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:60120223

Комплект:4

Примечание:

№ на схеме:28

Наименование:Pilot valve

Каталожный номер:60247936

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose

Каталожный номер:60120220

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose

Каталожный номер:60120214

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose

Каталожный номер:60120212

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hose

Каталожный номер:60120211

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose

Каталожный номер:60120213

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose

Каталожный номер:60120216

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose,rubber

Каталожный номер:60120218

Комплект:1

Примечание:

№ на схеме:36

Наименование:Pipe connector

Каталожный номер:23000531

Комплект:1

Примечание:
