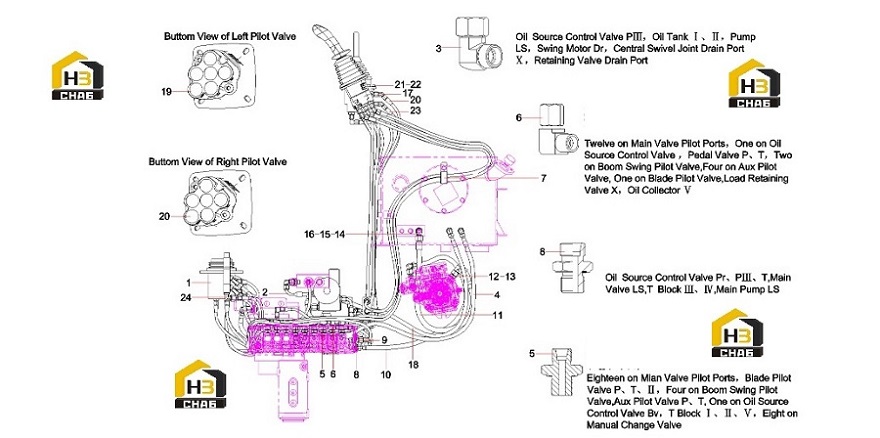

Трубопровод системы управления экскаватором (часть1) 13483963

← Противовес 13009761 Трубопровод системы управления экскаватором (часть2) 13483963 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve, pilot, travel

Каталожный номер:60129665

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:A831233055000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:7

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:B230103001456

Комплект:1

Примечание:

№ на схеме:5

Наименование:Joint, pipe

Каталожный номер:B210780000823

Комплект:31

Примечание:

№ на схеме:6

Наименование:Joint, pipe

Каталожный номер:23904681

Комплект:33

Примечание:

№ на схеме:7

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector, pipe

Каталожный номер:B210780000176

Комплект:7

Примечание:

№ на схеме:9

Наименование:Pipe connector

Каталожный номер:B210780000175

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:23004473

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103004570

Комплект:1

Примечание:

№ на схеме:12

Наименование:Fitting, Adapter

Каталожный номер:24003609

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:13

Наименование:O-ring

Каталожный номер:23002753

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:16

Наименование:Pipe connector

Каталожный номер:21002820

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pipe connector

Каталожный номер:60175301

Комплект:9

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103003046

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:60120221

Комплект:4

Примечание:

№ на схеме:20

Наименование:Hose,rubber

Каталожный номер:60120209

Комплект:2

Примечание:

№ на схеме:21

Наименование:Screw M6x12GB70.1

Каталожный номер:A210204000129

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:60060564

Комплект:12

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:60120208

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connector, pipe

Каталожный номер:B210780001444

Комплект:3

Примечание:
