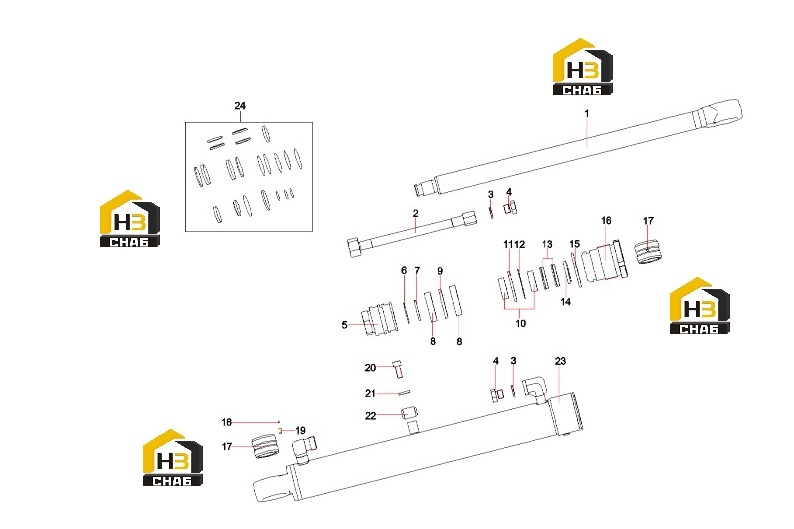

Цилиндр телескопический 13010968

← Цилиндр отвала 13011010 Гидромотор и редуктор 60022060 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:piston rod ZX16.3.5.1

Каталожный номер:13019507

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil Pipe Component ZX16.3.5.3

Каталожный номер:13008607

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 14JB982

Каталожный номер:A210434000007

Комплект:2

Примечание:

№ на схеме:4

Наименование:Plug, screw

Каталожный номер:A210333000010

Комплект:2

Примечание:

№ на схеме:5

Наименование:Piston ZX16.3.5-1

Каталожный номер:13019448

Комплект:1

Примечание:

№ на схеме:6

Наименование:Retainer ring

Каталожный номер:24003725

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring 30x2.65GB3452.1

Каталожный номер:A210608000122

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, guide, UP

Каталожный номер:A880803040036

Комплект:2

Примечание:

№ на схеме:9

Наименование:Seal, OK-ring

Каталожный номер:B230101000192

Комплект:1

Примечание:

№ на схеме:10

Наименование:Guide ring

Каталожный номер:60017217

Комплект:2

Примечание:

№ на схеме:11

Наименование:O-ring 45x3.55GB3452.1

Каталожный номер:A210609000060

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring,retainer

Каталожный номер:B210491000141

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring,seal

Каталожный номер:60017221

Комплект:2

Примечание:

№ на схеме:14

Наименование:Ring,dust

Каталожный номер:60042090

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring 48.7x3.55GB3452.1

Каталожный номер:A210609000062

Комплект:1

Примечание:

№ на схеме:16

Наименование:guide sleeve ZX16.3.3-2

Каталожный номер:13553740

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bushing

Каталожный номер:11701353

Комплект:1

Примечание:

№ на схеме:18

Наименование:Steel Ball

Каталожный номер:A210661000015

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:60068694

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M8x20GB70.1 10.9

Каталожный номер:A210204000220

Комплект:1

Примечание:

№ на схеме:21

Наименование:washer ZX35.3.1B-6

Каталожный номер:13469025

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pipe Clamp ZX16.3.1-5

Каталожный номер:13008028

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cylinder assem. ZX16.3.5.2

Каталожный номер:13019509

Комплект:1

Примечание:

№ на схеме:24

Наименование:Telescopic Cylinder Repair Kit

Каталожный номер:60266033

Комплект:1

Примечание:
