Цилиндр отвала 13011010

← Уплотнения гидрораспределителя 60022417 Цилиндр телескопический 13010968 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

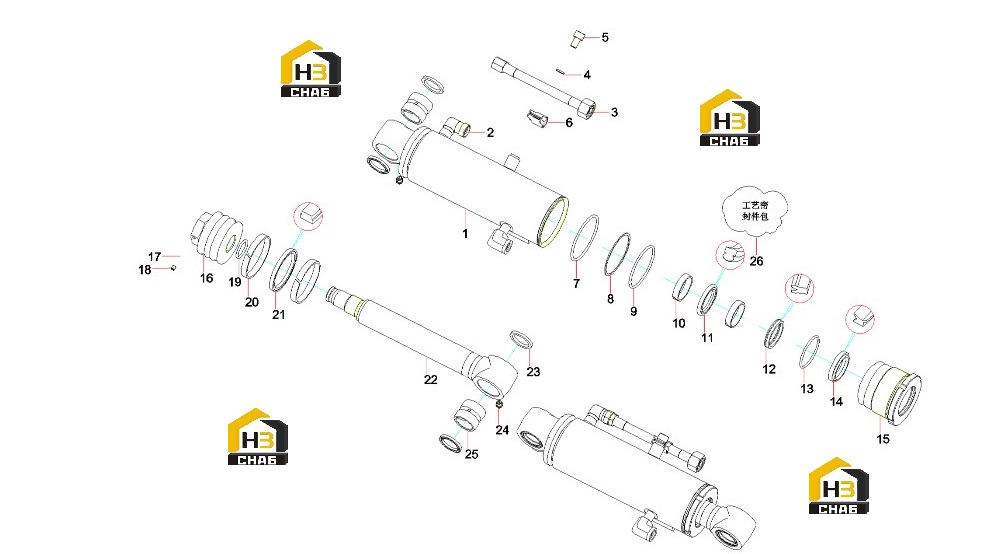

№ на схеме:1

Наименование:Cylinder assem. ZX16.3.4.2

Каталожный номер:13020799

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:B230101000344

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder Drum Component

Каталожный номер:13008312

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000001

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw M10x16GB70.1

Каталожный номер:A210204000202

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe Clamp ZX16.3.4-3

Каталожный номер:13020943

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring 75x3.55GB3452.1

Каталожный номер:A210609000135

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring , retainer

Каталожный номер:B229900001477

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring 69x3.55GB3452.1

Каталожный номер:A210609000134

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, guide

Каталожный номер:B230101000106

Комплект:2

Примечание:

№ на схеме:11

Наименование:Seal, GS-ring

Каталожный номер:B230101001518

Комплект:1

Примечание:

№ на схеме:12

Наименование:Seal, B3-ring

Каталожный номер:B230101000369

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, retaining 55GB895.1

Каталожный номер:A210417000107

Комплект:1

Примечание:

№ на схеме:14

Наименование:Dust Ring

Каталожный номер:60035653

Комплект:1

Примечание:

№ на схеме:15

Наименование:guide sleeve ZX16.3.4-2

Каталожный номер:13020942

Комплект:1

Примечание:

№ на схеме:16

Наименование:Piston ZX16.3.4-1

Каталожный номер:13020941

Комплект:1

Примечание:

№ на схеме:17

Наименование:Steel Ball

Каталожный номер:A210661000015

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:60068694

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:A210609000043

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, Wear

Каталожный номер:B230101000111

Комплект:2

Примечание:

№ на схеме:21

Наименование:Seal, KR-ring 75x62x6.3

Каталожный номер:B230101000868

Комплект:1

Примечание:

№ на схеме:22

Наименование:piston rod ZX16.3.4.1

Каталожный номер:13020415

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring,dust

Каталожный номер:60022526

Комплект:4

Примечание:

№ на схеме:24

Наименование:Cup, oil M8x1JB7940.1

Каталожный номер:A210804000001

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bushing

Каталожный номер:11715474

Комплект:1

Примечание:

№ на схеме:26

Наименование:sealer packageW14.mifeng

Каталожный номер:13029096

Комплект:1

Примечание:
