Система выхлопная a810102070274

Система выхлопная a810102070274

← Система демпфирования и передачи a810102060152 Система охлаждения a810102090182 →

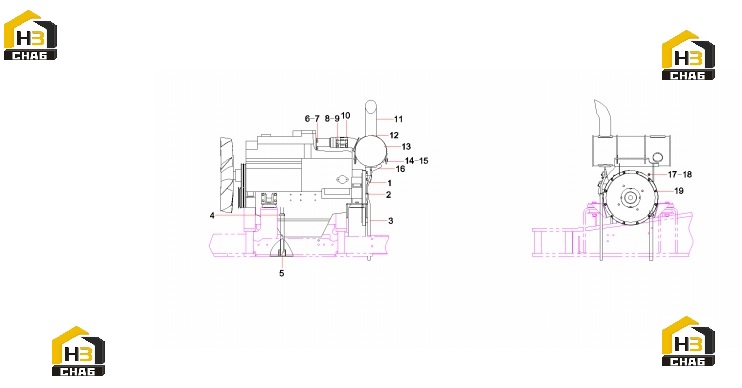

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:water tube
Каталожный номер:12750992
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hoop, hose
Каталожный номер:A229900001347
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose
Каталожный номер:A820606031018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hoop, hose
Каталожный номер:A229900002962
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:12558637
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer 12 GB97.1
Каталожный номер:24000639
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M10x20 GB5783 10.9
Каталожный номер:A210111000012
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut M10 GB6170 10
Каталожный номер:A210307000036
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M10x45 GB5783 10.9
Каталожный номер:A210111000120
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:11761299
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Exhaust
Каталожный номер:12691104
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:U-hoop
Каталожный номер:12691275
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:muffler
Каталожный номер:60200575
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut M8 GB6170 10
Каталожный номер:A210307000055
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer 8 GB96.1
Каталожный номер:60060565
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:muffler
Каталожный номер:12690457
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Screw M10x16 GB70.1 10.9
Каталожный номер:A210204000334
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer 10 GB97.1
Каталожный номер:24000637
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Bolt M12x25 GB5783 10.9
Каталожный номер:A210111000101
Комплект:2
Примечание:
