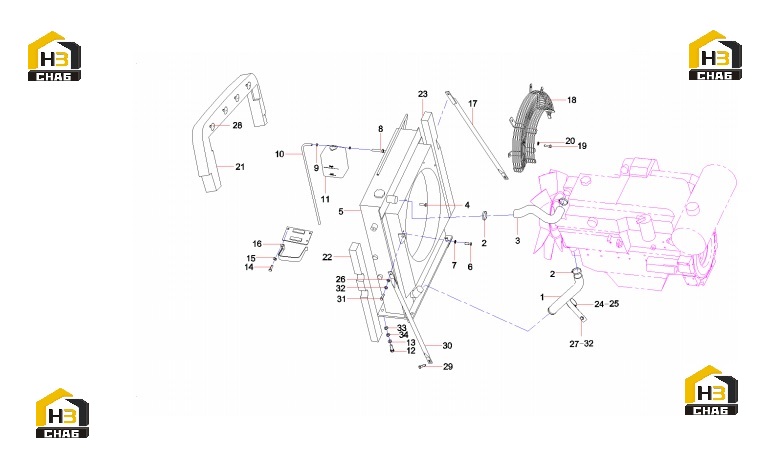

Система охлаждения a810102090182

← Система выхлопная a810102070274 Радиатор 60182015 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Radiator Drain Rubber

Каталожный номер:12897202

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose clamp φ43-φ65

Каталожный номер:60219320

Комплект:4

Примечание:

№ на схеме:3

Наименование:Radiator Inlet Rubber

Каталожный номер:12897220

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M8x16 GB5783 10.9

Каталожный номер:A210111000342

Комплект:3

Примечание:

№ на схеме:5

Наименование:Radiator

Каталожный номер:60182015

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M10x30 GB5783 10.9

Каталожный номер:A210111000024

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 12 GB1230

Каталожный номер:A210491000121

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:A820606030367

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hoop, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:A820606030372

Комплект:1

Примечание:

№ на схеме:11

Наименование:Tank GP, reserve

Каталожный номер:A229900001590

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M16x35 GB70.1 10.9

Каталожный номер:A210204000198

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:14

Наименование:Screw M8x20 GB70.1 10.9

Каталожный номер:A210204000220

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer 8 GB97.1

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bracket

Каталожный номер:A810102099060

Комплект:1

Примечание:

№ на схеме:17

Наименование:Brace, front

Каталожный номер:A820301017394

Комплект:1

Примечание:

№ на схеме:18

Наименование:Guard AS, fan

Каталожный номер:11208376

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw M10x25 GB70.1 10.9

Каталожный номер:23000066

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210491000120

Комплект:4

Примечание:

№ на схеме:21

Наименование:sponge

Каталожный номер:12252698

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sponge, left, side

Каталожный номер:12252658

Комплект:1

Примечание:

№ на схеме:23

Наименование:Seal

Каталожный номер:12252693

Комплект:1

Примечание:

№ на схеме:24

Наименование:Clip, hose

Каталожный номер:A820101213068

Комплект:1

Примечание:

№ на схеме:25

Наименование:Sleeve

Каталожный номер:A820606030450

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer 12 GB96.1

Каталожный номер:60060548

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pintle

Каталожный номер:11961759

Комплект:13

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:A313041602516

Комплект:2

Примечание:

№ на схеме:30

Наименование:Brace

Каталожный номер:A820301016727

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw M12x30 GB70.1 10.9

Каталожный номер:A210204000337

Комплект:2

Примечание:

№ на схеме:32

Наименование:Washer 12 GB97.1

Каталожный номер:24000639

Комплект:2

Примечание:

№ на схеме:33

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:12

Примечание:

№ на схеме:34

Наименование:spacer SY215C9M2K.1.3.3-1

Каталожный номер:12897201

Комплект:1

Примечание:
