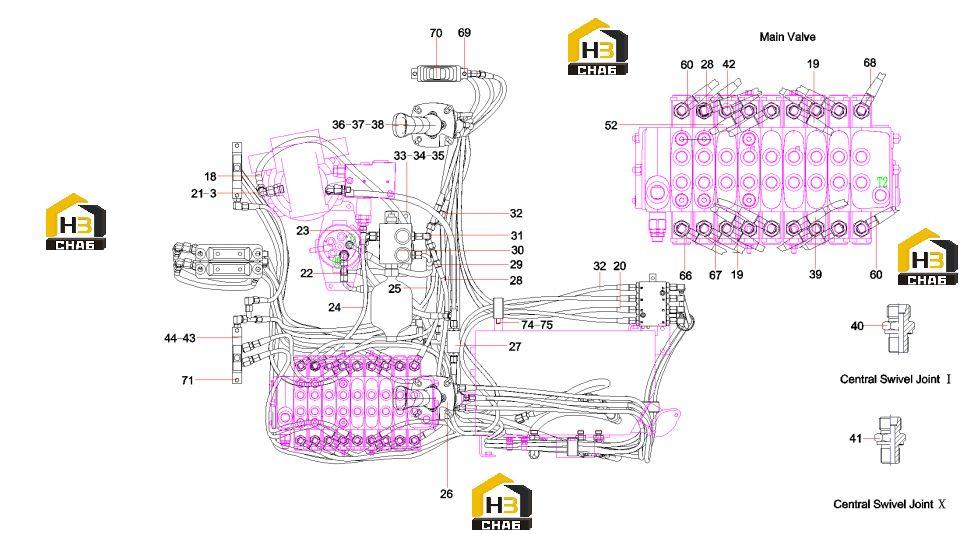

Трубопровод гидравлики (часть 1) 13299131

← Гидравлика джостика управления (часть 2)13299131 Трубопровод гидравлики (часть 2)13299131 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:21

Наименование:Male straight fitting reducer

Каталожный номер:21002816

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:3

Примечание:

№ на схеме:23

Наименование:Connector, pipe

Каталожный номер:B210780001720

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:60120222

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:60120224

Комплект:1

Примечание:

№ на схеме:26

Наименование:Left Pilot Control Valve Assembly

Каталожный номер:60242506

Комплект:1

Примечание:

№ на схеме:27

Наименование:Oil collection

Каталожный номер:13096364

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:60169726

Комплект:2

Примечание:

№ на схеме:29

Наименование:Hose,rubber

Каталожный номер:B230103000727

Комплект:1

Примечание:

№ на схеме:30

Наименование:Valve, oil source control

Каталожный номер:B220400000388

Комплект:1

Примечание:

№ на схеме:31

Наименование:Joint, pipe

Каталожный номер:B210780000014

Комплект:7

Примечание:

№ на схеме:32

Наименование:Hose

Каталожный номер:60120208

Комплект:3

Примечание:

№ на схеме:33

Наименование:Frame

Каталожный номер:12979004

Комплект:1

Примечание:

№ на схеме:34

Наименование:Screw M8x16GB70.1

Каталожный номер:A210204000146

Комплект:2

Примечание:

№ на схеме:35

Наименование:Bolt M8x40GB5783

Каталожный номер:A210111000093

Комплект:2

Примечание:

№ на схеме:36

Наименование:Right Pilot Control Valve Assembly

Каталожный номер:60242507

Комплект:1

Примечание:

№ на схеме:37

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:8

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:60060564

Комплект:12

Примечание:

№ на схеме:39

Наименование:Hose

Каталожный номер:60120216

Комплект:1

Примечание:

№ на схеме:40

Наименование:Connector, pipe

Каталожный номер:B210780000174

Комплект:1

Примечание:

№ на схеме:41

Наименование:Pipe connector

Каталожный номер:23000531

Комплект:1

Примечание:

№ на схеме:42

Наименование:Hose

Каталожный номер:60120212

Комплект:1

Примечание:

№ на схеме:43

Наименование:Pilot-control Valve

Каталожный номер:60281974

Комплект:2

Примечание:

№ на схеме:44

Наименование:Connector, pipe

Каталожный номер:B210780001444

Комплект:3

Примечание:

№ на схеме:60

Наименование:Hose

Каталожный номер:60120213

Комплект:1

Примечание:

№ на схеме:66

Наименование:rubber hose

Каталожный номер:60262327

Комплект:3

Примечание:

№ на схеме:67

Наименование:Hose,rubber

Каталожный номер:60120218

Комплект:1

Примечание:

№ на схеме:68

Наименование:Hose

Каталожный номер:60120211

Комплект:1

Примечание:

№ на схеме:69

Наименование:Screw M6x12GB70.1

Каталожный номер:A210204000129

Комплект:2

Примечание:

№ на схеме:70

Наименование:Pilot valve

Каталожный номер:60247936

Комплект:1

Примечание:

№ на схеме:71

Наименование:Bolt M6x12GB5783

Каталожный номер:A210111000078

Комплект:4

Примечание:

№ на схеме:74

Наименование:Washer

Каталожный номер:24000637

Комплект:5

Примечание:

№ на схеме:75

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:1

Примечание:
