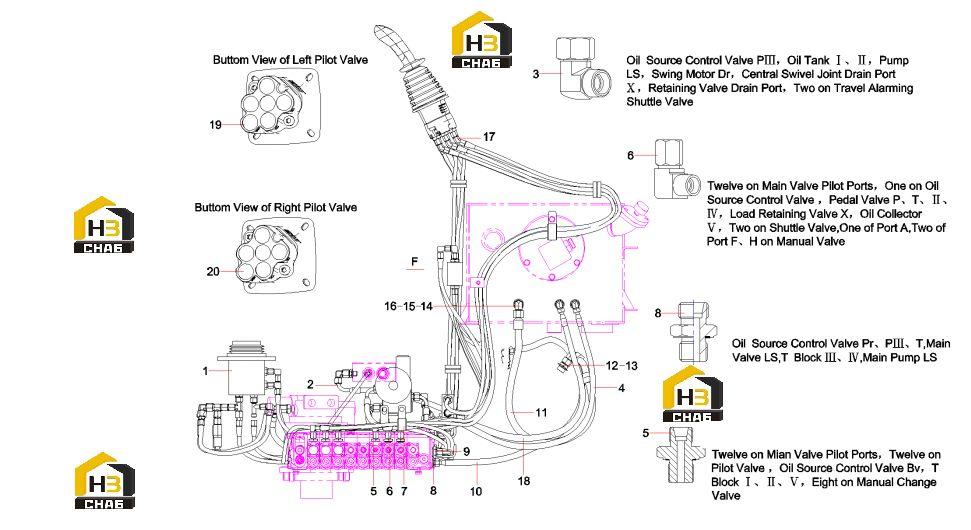

Гидравлика джостика управления (часть 2)13299131

← Гидравлика джостика управления (часть 1) 13299131 Трубопровод гидравлики (часть 1) 13299131 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve, pilot, travel

Каталожный номер:60129665

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:A831233055000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:7

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:B230103001456

Комплект:1

Примечание:

№ на схеме:5

Наименование:Joint, pipe

Каталожный номер:B210780000823

Комплект:39

Примечание:

№ на схеме:6

Наименование:Joint, pipe

Каталожный номер:23904681

Комплект:41

Примечание:

№ на схеме:7

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector, pipe

Каталожный номер:B210780000176

Комплект:6

Примечание:

№ на схеме:9

Наименование:Pipe connector

Каталожный номер:B210780000175

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:23004473

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103004570

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector, pipe

Каталожный номер:24003609

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:23002753

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pipe connector

Каталожный номер:21002820

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pipe connector

Каталожный номер:60175301

Комплект:9

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103003046

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:60120221

Комплект:3

Примечание:

№ на схеме:20

Наименование:Hose,rubber

Каталожный номер:60120209

Комплект:3

Примечание:
