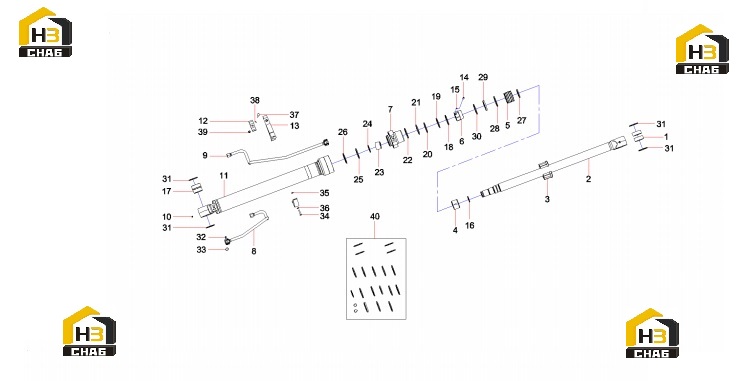

Цилиндр стрелы правый 60024871

← Трубопровод стрелы sy140.3.1 13540718 Цилиндр стрелы левый 60024872 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:C-Shaft Sleeve

Каталожный номер:60249056

Комплект:2

Примечание:

№ на схеме:2

Наименование:Rod, piston

Каталожный номер:60084705

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M14x65 GB70.1

Каталожный номер:A210204000298

Комплект:12

Примечание:

№ на схеме:4

Наименование:Bumper Sleeve

Каталожный номер:60287017

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston

Каталожный номер:60287018

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:60287019

Комплект:1

Примечание:

№ на схеме:7

Наименование:Cover, end

Каталожный номер:60084696

Комплект:1

Примечание:

№ на схеме:8

Наименование:(right)Boom cylinder pipe assembly

Каталожный номер:60329018

Комплект:1

Примечание:

№ на схеме:9

Наименование:(right)Boom cylinder pipe assembly

Каталожный номер:60329019

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cup, oil

Каталожный номер:A880899010002

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cylinder body

Каталожный номер:60329022

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plate, pressure

Каталожный номер:60169606

Комплект:2

Примечание:

№ на схеме:13

Наименование:Tube collar assembly

Каталожный номер:60329023

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw M10x12 GB80

Каталожный номер:60084741

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ball, steel

Каталожный номер:60080467

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gasket

Каталожный номер:60084694

Комплект:1

Примечание:

№ на схеме:17

Наименование:Graphite liner copper sleeve

Каталожный номер:60295053

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, dust

Каталожный номер:A880808070027

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, retaining

Каталожный номер:60084740

Комплект:1

Примечание:

№ на схеме:20

Наименование:Seal Ring

Каталожный номер:60249041

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring, retainer, switch

Каталожный номер:60084711

Комплект:1

Примечание:

№ на схеме:22

Наименование:Buffering ring

Каталожный номер:60329025

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sliding shaft sleeve

Каталожный номер:60249042

Комплект:1

Примечание:

№ на схеме:24

Наименование:Ring, retaining

Каталожный номер:60084693

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:A210609000089

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ring, retaining

Каталожный номер:60084692

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ring, buffer

Каталожный номер:60084745

Комплект:1

Примечание:

№ на схеме:28

Наименование:Ring, guide

Каталожный номер:60084734

Комплект:2

Примечание:

№ на схеме:29

Наименование:Hole seal ring

Каталожный номер:60329026

Комплект:1

Примечание:

№ на схеме:30

Наименование:Ring, contaminant

Каталожный номер:60084723

Комплект:2

Примечание:

№ на схеме:31

Наименование:Ring, dust

Каталожный номер:60038830

Комплект:4

Примечание:

№ на схеме:32

Наименование:Screw M8x30 GB70.1

Каталожный номер:A210204000164

Комплект:8

Примечание:

№ на схеме:33

Наименование:O-ring

Каталожный номер:B230101000656

Комплект:2

Примечание:

№ на схеме:34

Наименование:Bolt M10x35 GB5780

Каталожный номер:60021558

Комплект:2

Примечание:

№ на схеме:35

Наименование:Nut

Каталожный номер:A210307000036

Комплект:2

Примечание:

№ на схеме:36

Наименование:Washer 10 GB93

Каталожный номер:A210400000001

Комплект:2

Примечание:

№ на схеме:37

Наименование:Bolt M14x80 GB5782

Каталожный номер:A210110000030

Комплект:1

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:A210401000003

Комплект:1

Примечание:

№ на схеме:39

Наименование:Nut

Каталожный номер:A210307000025

Комплект:1

Примечание:

№ на схеме:40

Наименование:Multi-way valve repairing kit

Каталожный номер:60295017

Комплект:1

Примечание:
