Трубопровод стрелы sy140.3.1 13540718

← Комплектующие ковша sy140c1.3 13711069 Цилиндр стрелы правый 60024871 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

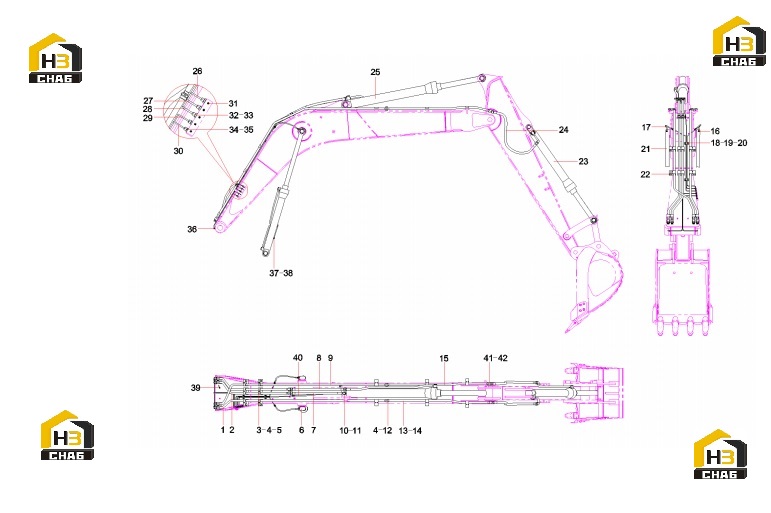

№ на схеме:1

Наименование:steel pipe assembly of bucket

Каталожный номер:12625300

Комплект:1

Примечание:

№ на схеме:2

Наименование:steel pipe assembly of arm

Каталожный номер:12625262

Комплект:2

Примечание:

№ на схеме:3

Наименование:Clamp, pipe

Каталожный номер:12043398

Комплект:14

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:A210204000215

Комплект:8

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000512

Комплект:36

Примечание:

№ на схеме:6

Наименование:Cylinder, boom, right

Каталожный номер:60024871

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:60043082

Комплект:1

Примечание:

№ на схеме:8

Наименование:steel pipe assembly of bucket

Каталожный номер:12625362

Комплект:1

Примечание:

№ на схеме:9

Наименование:Split flange

Каталожный номер:B210780000696

Комплект:2

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210204000354

Комплект:4

Примечание:

№ на схеме:11

Наименование:O-ring 29.7x3.5JISB2401

Каталожный номер:A210609000136

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe GP,steel

Каталожный номер:12042264

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipe GP,steel

Каталожный номер:12043189

Комплект:1

Примечание:

№ на схеме:14

Наименование:Adapter 1CT-14-02SP

Каталожный номер:60262245

Комплект:3

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:B230103005361

Комплект:2

Примечание:

№ на схеме:16

Наименование:Clamp, pipe

Каталожный номер:A820101345161

Комплект:2

Примечание:

№ на схеме:17

Наименование:Screw M8x12 GB70.1 10.9

Каталожный номер:A210204000339

Комплект:6

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:24000511

Комплект:6

Примечание:

№ на схеме:19

Наименование:Cylinder, boom, left

Каталожный номер:60024872

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pipe, steel

Каталожный номер:12448345

Комплект:10

Примечание:

№ на схеме:21

Наименование:Cylinder, bucket

Каталожный номер:60024870

Комплект:1

Примечание:

№ на схеме:22

Наименование:rubber hose

Каталожный номер:60213378

Комплект:2

Примечание:

№ на схеме:23

Наименование:Cylinder, arm

Каталожный номер:60024873

Комплект:1

Примечание:

№ на схеме:24

Наименование:Tube, grease

Каталожный номер:12043362

Комплект:1

Примечание:

№ на схеме:25

Наименование:Tube, grease

Каталожный номер:12043349

Комплект:1

Примечание:

№ на схеме:26

Наименование:Tube, grease

Каталожный номер:12043226

Комплект:1

Примечание:

№ на схеме:27

Наименование:Tube, grease

Каталожный номер:12043218

Комплект:1

Примечание:

№ на схеме:28

Наименование:Tube, grease

Каталожный номер:12043208

Комплект:1

Примечание:

№ на схеме:29

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:5

Примечание:

№ на схеме:30

Наименование:Connector

Каталожный номер:A810201031035

Комплект:6

Примечание:

№ на схеме:31

Наименование:Washer 14 GB93

Каталожный номер:24000612

Комплект:3

Примечание:

№ на схеме:32

Наименование:Joint, pipe

Каталожный номер:B210770000085

Комплект:2

Примечание:

№ на схеме:33

Наименование:Washer 10JB982

Каталожный номер:A210434000005

Комплект:2

Примечание:

№ на схеме:34

Наименование:Connector

Каталожный номер:A210715000008

Комплект:2

Примечание:

№ на схеме:35

Наименование:Connector

Каталожный номер:A820205002472

Комплект:4

Примечание:

№ на схеме:36

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:4

Примечание:

№ на схеме:37

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:4

Примечание:

№ на схеме:38

Наименование:Hose

Каталожный номер:B230103000995

Комплект:1

Примечание:

№ на схеме:39

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:11

Примечание:

№ на схеме:40

Наименование:Connector

Каталожный номер:A820205002473

Комплект:11

Примечание:

№ на схеме:41

Наименование:Screw M10x40 GB70.1 10.9

Каталожный номер:A210204000355

Комплект:28

Примечание:

№ на схеме:42

Наименование:rubber hose

Каталожный номер:60259939

Комплект:1

Примечание:
