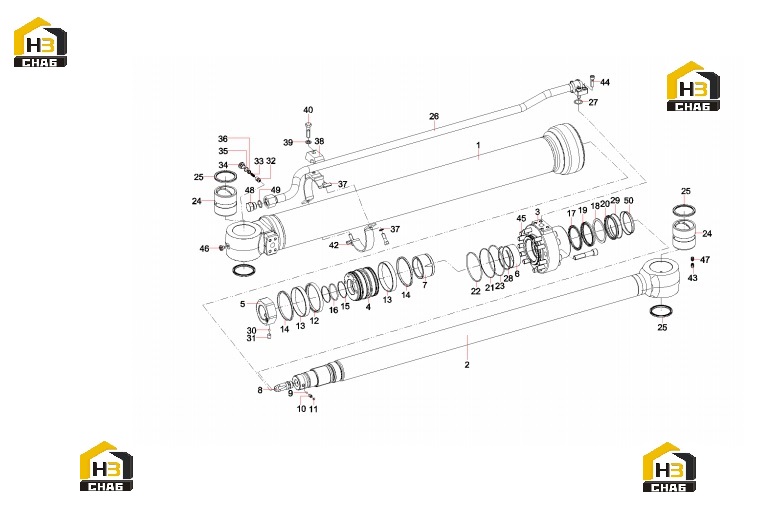

Цилиндр рукояти 60314973

← Цилиндр стрелы левый 60314972 Цилиндр ковша 60314976 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tube

Каталожный номер:60320482

Комплект:1

Примечание:

№ на схеме:2

Наименование:Piston rod

Каталожный номер:60320509

Комплект:1

Примечание:

№ на схеме:3

Наименование:Head end cover

Каталожный номер:60320479

Комплект:1

Примечание:

№ на схеме:4

Наименование:Piston

Каталожный номер:60320506

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston rod nut

Каталожный номер:60320512

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bimetal bush

Каталожный номер:60320491

Комплект:1

Примечание:

№ на схеме:7

Наименование:Back up ring

Каталожный номер:60320501

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cushion bush

Каталожный номер:60320492

Комплект:1

Примечание:

№ на схеме:9

Наименование:Steel ball

Каталожный номер:60320475

Комплект:12

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:60320518

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plug

Каталожный номер:60320464

Комплект:1

Примечание:

№ на схеме:12

Наименование:Piston seal

Каталожный номер:60320539

Комплект:1

Примечание:

№ на схеме:13

Наименование:Back-up ring

Каталожный номер:60320525

Комплект:2

Примечание:

№ на схеме:14

Наименование:Piston bearing

Каталожный номер:60320529

Комплект:2

Примечание:

№ на схеме:15

Наименование:Back up ring

Каталожный номер:60320495

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-RING

Каталожный номер:60280051

Комплект:1

Примечание:

№ на схеме:17

Наименование:Piston seal

Каталожный номер:60320548

Комплект:1

Примечание:

№ на схеме:18

Наименование:Piston bearing

Каталожный номер:60320536

Комплект:1

Примечание:

№ на схеме:19

Наименование:Piston seal

Каталожный номер:60320547

Комплект:1

Примечание:

№ на схеме:20

Наименование:WIPER

Каталожный номер:60280059

Комплект:1

Примечание:

№ на схеме:21

Наименование:BACK UP RING

Каталожный номер:60280056

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:60280057

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-RING

Каталожный номер:60280058

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bush

Каталожный номер:60320545

Комплект:2

Примечание:

№ на схеме:25

Наименование:DUST WIPER

Каталожный номер:60280063

Комплект:4

Примечание:

№ на схеме:26

Наименование:PIipe

Каталожный номер:60320531

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-RING

Каталожный номер:60280065

Комплект:1

Примечание:

№ на схеме:28

Наименование:Snap ring

Каталожный номер:60320461

Комплект:1

Примечание:

№ на схеме:29

Наименование:Snap ring

Каталожный номер:60320459

Комплект:1

Примечание:

№ на схеме:30

Наименование:Steel ball

Каталожный номер:60320476

Комплект:1

Примечание:

№ на схеме:31

Наименование:HEX.SOC.SET SCREW

Каталожный номер:60279989

Комплект:1

Примечание:

№ на схеме:32

Наименование:Nipple

Каталожный номер:60320535

Комплект:1

Примечание:

№ на схеме:33

Наименование:SPRING

Каталожный номер:60279984

Комплект:1

Примечание:

№ на схеме:34

Наименование:Plug

Каталожный номер:60320467

Комплект:1

Примечание:

№ на схеме:35

Наименование:O-RING

Каталожный номер:60280022

Комплект:1

Примечание:

№ на схеме:36

Наименование:Spaceter

Каталожный номер:60320455

Комплект:1

Примечание:

№ на схеме:37

Наименование:Clamp

Каталожный номер:60320485

Комплект:1

Примечание:

№ на схеме:38

Наименование:Clamp

Каталожный номер:60320488

Комплект:1

Примечание:

№ на схеме:39

Наименование:SPRING WASHER

Каталожный номер:60280009

Комплект:1

Примечание:

№ на схеме:40

Наименование:HEX.HD.BOLT

Каталожный номер:60280047

Комплект:1

Примечание:

№ на схеме:42

Наименование:HEX.HD.CAP SCREW

Каталожный номер:60280044

Комплект:2

Примечание:

№ на схеме:43

Наименование:Grease nipple

Каталожный номер:60320503

Комплект:1

Примечание:

№ на схеме:44

Наименование:HEX.HD.CAP SCREW

Каталожный номер:60280044

Комплект:4

Примечание:

№ на схеме:45

Наименование:HEX.HD.CAP.SCREW

Каталожный номер:60280041

Комплект:12

Примечание:

№ на схеме:46

Наименование:PROTECTION

Каталожный номер:60280024

Комплект:1

Примечание:

№ на схеме:47

Наименование:Protection cap

Каталожный номер:60320534

Комплект:1

Примечание:

№ на схеме:48

Наименование:Plug

Каталожный номер:60320466

Комплект:1

Примечание:

№ на схеме:49

Наименование:O-ring

Каталожный номер:60320454

Комплект:1

Примечание:

№ на схеме:50

Наименование:Dust wiper

Каталожный номер:60320472

Комплект:1

Примечание:
