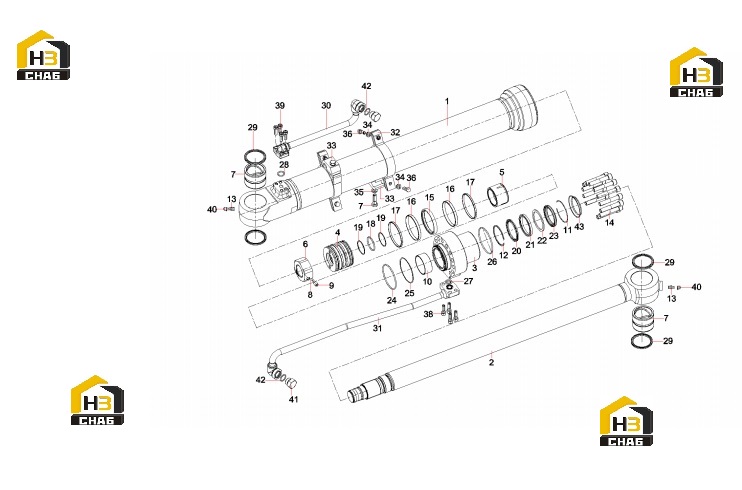

Цилиндр ковша 60314976

← Цилиндр рукояти 60314973 Комплектующие экскаватора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tube

Каталожный номер:60320480

Комплект:1

Примечание:

№ на схеме:2

Наименование:Piston rod

Каталожный номер:60320507

Комплект:1

Примечание:

№ на схеме:3

Наименование:Head end cover

Каталожный номер:60320477

Комплект:1

Примечание:

№ на схеме:4

Наименование:Piston

Каталожный номер:60320504

Комплект:1

Примечание:

№ на схеме:5

Наименование:Back up ring

Каталожный номер:60320499

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston rod nut

Каталожный номер:60320510

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bush

Каталожный номер:60320543

Комплект:2

Примечание:

№ на схеме:8

Наименование:Steel ball

Каталожный номер:60320476

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEX.SOC.SET SCREW

Каталожный номер:60279989

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bimetal bush

Каталожный номер:60320489

Комплект:1

Примечание:

№ на схеме:11

Наименование:Back up ring

Каталожный номер:60320497

Комплект:1

Примечание:

№ на схеме:12

Наименование:Back up ring

Каталожный номер:60320498

Комплект:1

Примечание:

№ на схеме:13

Наименование:Grease nipple

Каталожный номер:60320503

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:60320517

Комплект:12

Примечание:

№ на схеме:15

Наименование:Piston seal

Каталожный номер:60320538

Комплект:1

Примечание:

№ на схеме:16

Наименование:Piston bearing

Каталожный номер:60320542

Комплект:2

Примечание:

№ на схеме:17

Наименование:Piston bearing

Каталожный номер:60320527

Комплект:2

Примечание:

№ на схеме:18

Наименование:Piston bearing

Каталожный номер:60320522

Комплект:1

Примечание:

№ на схеме:19

Наименование:Back-up ring

Каталожный номер:60320523

Комплект:2

Примечание:

№ на схеме:20

Наименование:Rod seal

Каталожный номер:60320541

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rod seal

Каталожный номер:60320540

Комплект:1

Примечание:

№ на схеме:22

Наименование:Back-up ring

Каталожный номер:60320524

Комплект:1

Примечание:

№ на схеме:23

Наименование:Back up ring

Каталожный номер:60320493

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-RING

Каталожный номер:60280057

Комплект:1

Примечание:

№ на схеме:25

Наименование:Back up ring

Каталожный номер:60320494

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:60320449

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:60320451

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:60320452

Комплект:1

Примечание:

№ на схеме:29

Наименование:Dust wiper

Каталожный номер:60320470

Комплект:4

Примечание:

№ на схеме:30

Наименование:PIipe

Каталожный номер:60320532

Комплект:1

Примечание:

№ на схеме:31

Наименование:Pipe

Каталожный номер:60320457

Комплект:1

Примечание:

№ на схеме:32

Наименование:Clamp

Каталожный номер:60320486

Комплект:2

Примечание:

№ на схеме:33

Наименование:Clamp

Каталожный номер:60320483

Комплект:2

Примечание:

№ на схеме:34

Наименование:SPRING WASHER

Каталожный номер:60280004

Комплект:4

Примечание:

№ на схеме:35

Наименование:SPRING WASHER

Каталожный номер:60280009

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bolt

Каталожный номер:60320513

Комплект:4

Примечание:

№ на схеме:38

Наименование:HEX.HD.CAP SCREW

Каталожный номер:60280044

Комплект:4

Примечание:

№ на схеме:39

Наименование:Bolt

Каталожный номер:60320515

Комплект:4

Примечание:

№ на схеме:40

Наименование:Protection cap

Каталожный номер:60320534

Комплект:2

Примечание:

№ на схеме:41

Наименование:Plug

Каталожный номер:60320466

Комплект:2

Примечание:

№ на схеме:42

Наименование:O-ring

Каталожный номер:60320454

Комплект:2

Примечание:

№ на схеме:43

Наименование:Wiper guard

Каталожный номер:60320471

Комплект:1

Примечание:
