Трубопровод управления кпп sy140c1c2k.1.4.1 13069614 (часть 2)

← Трубопровод управления кпп sy140c1c2k.1.4.1 13069614 (часть 1) Соединители трубопровода sy140c1c2k.1.4.1 13069614 →

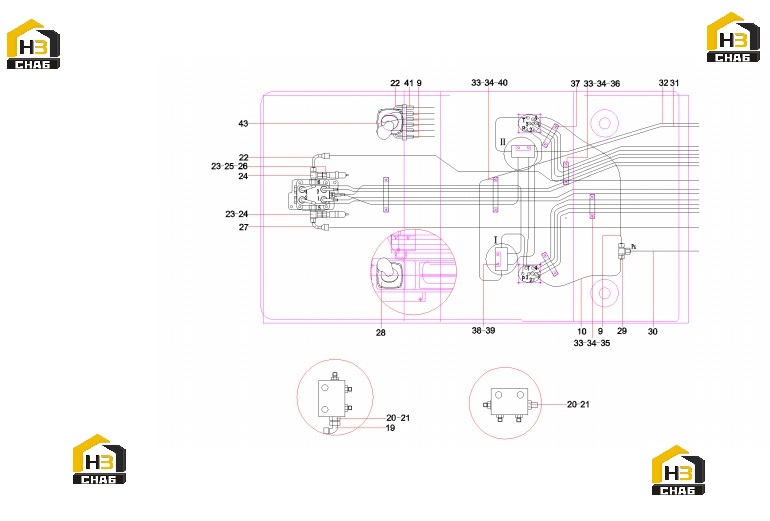

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:9

Наименование:Rubber hose

Каталожный номер:B230103002722

Комплект:6

Примечание:

№ на схеме:19

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:3

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:A820205000894

Комплект:2

Примечание:

№ на схеме:21

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:10

Примечание:

№ на схеме:22

Наименование:Rubber hose

Каталожный номер:B230103001456

Комплект:1

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:B210780001045

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:B210780000170

Комплект:2

Примечание:

№ на схеме:25

Наименование:Adapter, relay

Каталожный номер:A820205000944

Комплект:2

Примечание:

№ на схеме:26

Наименование:Relay, pressure

Каталожный номер:A240700000548

Комплект:2

Примечание:

№ на схеме:27

Наименование:Rubber hose

Каталожный номер:B230103003547

Комплект:1

Примечание:

№ на схеме:28

Наименование:Left handle

Каталожный номер:13057187

Комплект:1

Примечание:

№ на схеме:29

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose

Каталожный номер:B230103002709

Комплект:1

Примечание:

№ на схеме:31

Наименование:Rubber hose

Каталожный номер:B230103002358

Комплект:1

Примечание:

№ на схеме:32

Наименование:Rubber hose

Каталожный номер:B230103003283

Комплект:1

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:24000511

Комплект:10

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:A210111000348

Комплект:10

Примечание:

№ на схеме:35

Наименование:Clamp, pipe

Каталожный номер:10379080

Комплект:1

Примечание:

№ на схеме:36

Наименование:Clamp, pipe

Каталожный номер:A820101117116

Комплект:2

Примечание:

№ на схеме:37

Наименование:Clamp, pipe

Каталожный номер:A820101343167

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt M10x40 GB5783 10.9

Каталожный номер:21005186

Комплект:4

Примечание:

№ на схеме:39

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:2

Примечание:

№ на схеме:40

Наименование:Clamp, pipe

Каталожный номер:A820101117104

Комплект:2

Примечание:

№ на схеме:41

Наименование:Hose

Каталожный номер:B230103000983

Комплект:1

Примечание:

№ на схеме:43

Наименование:Right handle

Каталожный номер:13057234

Комплект:1

Примечание:
