Трубопровод управления кпп sy140c1c2k.1.4.1 13069614 (часть 1)

← Трубопровод пилотный sy140c1c2k.1.4 13076181 Трубопровод управления кпп sy140c1c2k.1.4.1 13069614 (часть 2) →

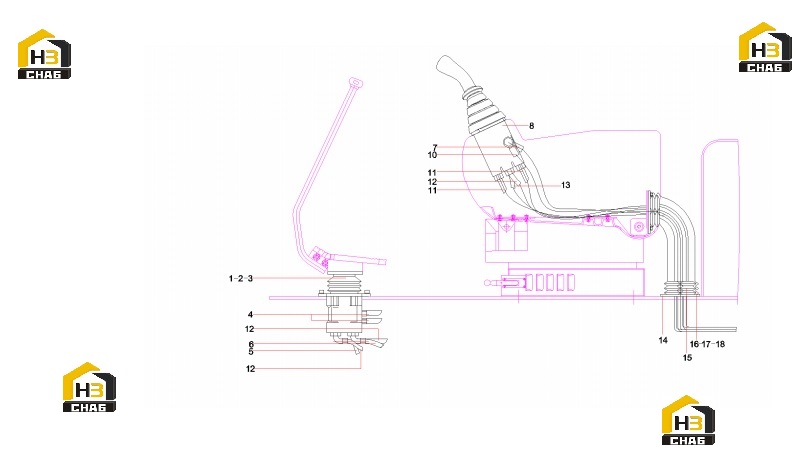

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:24000512

Комплект:10

Примечание:

№ на схеме:2

Наименование:Bolt M10x25 GB5783 10.9

Каталожный номер:A210111000197

Комплект:6

Примечание:

№ на схеме:3

Наименование:Pilot-control Valve

Каталожный номер:60170604

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose assembly

Каталожный номер:A831211095000

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103002658

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103002705

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rubber hose

Каталожный номер:B230103002263

Комплект:1

Примечание:

№ на схеме:8

Наименование:Valve, pilot, manual

Каталожный номер:B220401001301

Комплект:2

Примечание:

№ на схеме:10

Наименование:Rubber hose

Каталожный номер:A831211120000

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:B230103001375

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:A831211300000

Комплект:3

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:B230103002115

Комплект:1

Примечание:

№ на схеме:14

Наименование:Flange

Каталожный номер:A820601990304

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bellows

Каталожный номер:A820601990336

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:60060564

Комплект:20

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000078

Комплект:20

Примечание:

№ на схеме:18

Наименование:Flange

Каталожный номер:12295554

Комплект:1

Примечание:
