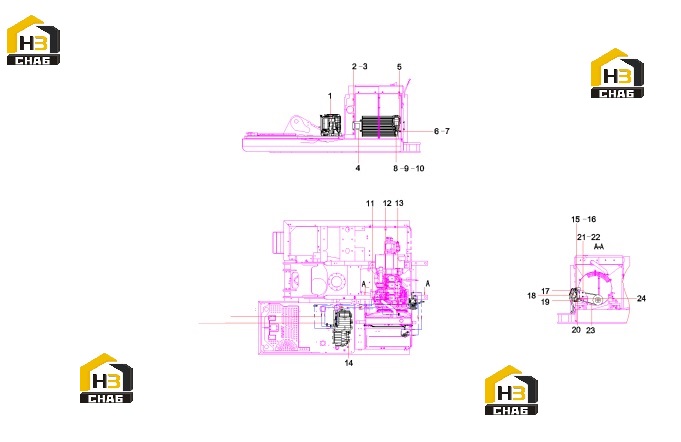

Система кондиционера sy140c1c2k.1.8 13078874

← Клапан челночный и соединения 13069295 Кондиционер с комплектующими 60234476 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air condition

Каталожный номер:60234476

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:24000633

Комплект:19

Примечание:

№ на схеме:3

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:A210111000343

Комплект:10

Примечание:

№ на схеме:4

Наименование:bracket SY140C1C2K.1.8.3

Каталожный номер:13073682

Комплект:2

Примечание:

№ на схеме:5

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000082

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:60060564

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000632

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pipe, hot pipe, air conditioner

Каталожный номер:11084197

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp, pipe

Каталожный номер:60166393

Комплект:4

Примечание:

№ на схеме:13

Наименование:Pipe, cold pipe, air conditioner

Каталожный номер:11084196

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000293

Комплект:5

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000642

Комплект:2

Примечание:

№ на схеме:16

Наименование:Screw M16x55 GB70.1 10.9

Каталожный номер:A210204000312

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M8x90 (GB5783)

Каталожный номер:A210111000098

Комплект:4

Примечание:

№ на схеме:18

Наименование:Adjusting Plate SY140C1C2K.1.8.2

Каталожный номер:13063977

Комплект:1

Примечание:

№ на схеме:19

Наименование:installation plate

Каталожный номер:13063249

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000045

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:24000639

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000204

Комплект:2

Примечание:

№ на схеме:23

Наименование:V-belt

Каталожный номер:B230106000113

Комплект:1

Примечание:

№ на схеме:24

Наименование:Nut M12 GB6170 10

Каталожный номер:A210307000031

Комплект:1

Примечание:
