Кондиционер с комплектующими 60234476

← Система кондиционера sy140c1c2k.1.8 13078874 Система кондиционирования 60252422 →

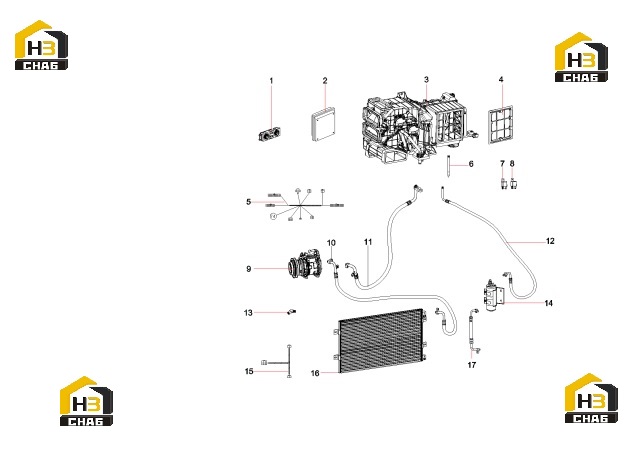

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONTROL UNIT

Каталожный номер:60255794

Комплект:1

Примечание:

№ на схеме:2

Наименование:Filter, fresh air

Каталожный номер:60208752

Комплект:1

Примечание:

№ на схеме:3

Наименование:Evaporator

Каталожный номер:60252422

Комплект:1

Примечание:

№ на схеме:4

Наименование:Air cleaner, recirculation

Каталожный номер:60208762

Комплект:1

Примечание:

№ на схеме:5

Наименование:WIRE HARNESS ASSY EXT NO1

Каталожный номер:60255574

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe, water drain

Каталожный номер:60208748

Комплект:1

Примечание:

№ на схеме:7

Наименование:Switch, power supply

Каталожный номер:60208760

Комплект:1

Примечание:

№ на схеме:8

Наименование:Relay, blower

Каталожный номер:60208761

Комплект:1

Примечание:

№ на схеме:9

Наименование:Compressor GP

Каталожный номер:60056549

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOSE ASSY DISCHARGE

Каталожный номер:60255570

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE ASSY SUCTION

Каталожный номер:60255571

Комплект:1

Примечание:

№ на схеме:12

Наименование:HOSE ASSY LIQUID NO2

Каталожный номер:60255573

Комплект:1

Примечание:

№ на схеме:13

Наименование:VALVE HTR

Каталожный номер:60255575

Комплект:1

Примечание:

№ на схеме:14

Наименование:RECEIVER DRIER ASSY

Каталожный номер:60242103

Комплект:1

Примечание:

№ на схеме:15

Наименование:Harness, air conditioner

Каталожный номер:60208759

Комплект:1

Примечание:

№ на схеме:16

Наименование:Condenser

Каталожный номер:60208871

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOSE ASSY LIQUID NO1

Каталожный номер:60255572

Комплект:1

Примечание:
