Комплектующие многоходового клапана 60281224

← Клапан многоходовой 60281224 Болты многоходового клапана 60281224 →

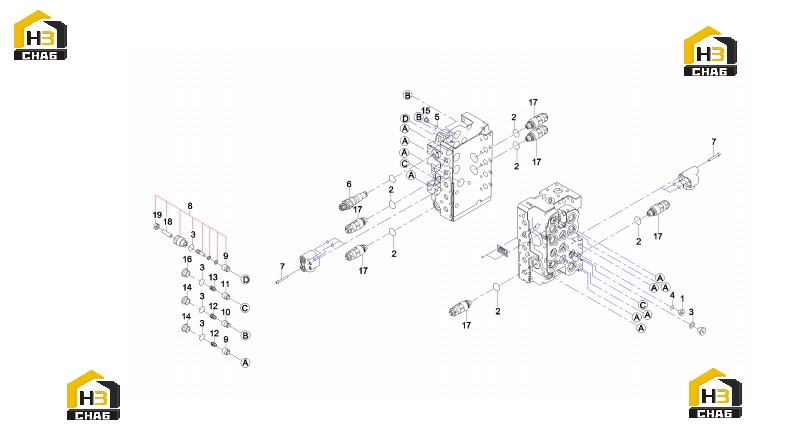

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug, oil

Каталожный номер:60038646

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:60091809

Комплект:7

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:60091808

Комплект:15

Примечание:

№ на схеме:4

Наименование:O seal ring

Каталожный номер:60038711

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:60039419

Комплект:1

Примечание:

№ на схеме:6

Наименование:Valve, safety, main

Каталожный номер:60038117

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw, fastening

Каталожный номер:60038430

Комплект:8

Примечание:

№ на схеме:8

Наименование:Auxiliary GP, plug

Каталожный номер:60091762

Комплект:1

Примечание:

№ на схеме:9

Наименование:Valve, lift

Каталожный номер:60038110

Комплект:12

Примечание:

№ на схеме:10

Наименование:Valve, lift

Каталожный номер:60038108

Комплект:2

Примечание:

№ на схеме:11

Наименование:Valve, left, lock valve

Каталожный номер:60091728

Комплект:2

Примечание:

№ на схеме:12

Наименование:Spring

Каталожный номер:60038248

Комплект:24

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:60038240

Комплект:2

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:60091759

Комплект:13

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:60091758

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plug, oil

Каталожный номер:60038656

Комплект:2

Примечание:

№ на схеме:17

Наименование:Oil port relief valve

Каталожный номер:B220401000690

Комплект:6

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:60096353

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:60096352

Комплект:1

Примечание:
