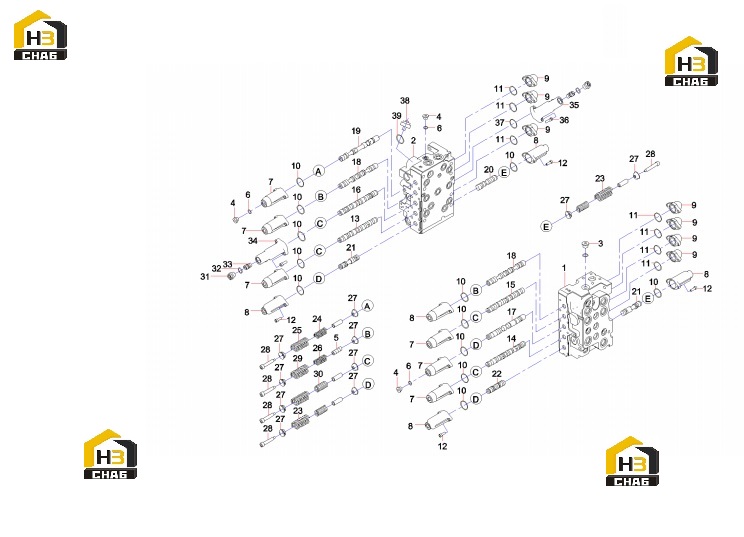

Клапан многоходовой 60281224

← Насос плунжерный с комплектующими b220301000534 Комплектующие многоходового клапана 60281224 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Casing

Каталожный номер:60096349

Комплект:1

Примечание:

№ на схеме:2

Наименование:Casing

Каталожный номер:60096350

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plug, oil

Каталожный номер:60082176

Комплект:6

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:60091757

Комплект:3

Примечание:

№ на схеме:5

Наименование:Post, bumping

Каталожный номер:60037949

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:60091805

Комплект:3

Примечание:

№ на схеме:7

Наименование:Cover

Каталожный номер:60037963

Комплект:7

Примечание:

№ на схеме:8

Наименование:Cover

Каталожный номер:60037962

Комплект:5

Примечание:

№ на схеме:9

Наименование:Cover

Каталожный номер:60008824

Комплект:7

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60008821

Комплект:25

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:60091804

Комплект:7

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:60039368

Комплект:40

Примечание:

№ на схеме:13

Наименование:Spool GP, boom valve

Каталожный номер:60091713

Комплект:1

Примечание:

№ на схеме:14

Наименование:Spool GP, valve, arm

Каталожный номер:60091717

Комплект:1

Примечание:

№ на схеме:15

Наименование:Swing spool kit "R3S6"

Каталожный номер:60207189

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bucket regeneration spool

Каталожный номер:60258569

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spool GP, boom confluence valve

Каталожный номер:60091714

Комплект:1

Примечание:

№ на схеме:18

Наименование:Travel spool kit "R3T3"

Каталожный номер:60207188

Комплект:2

Примечание:

№ на схеме:19

Наименование:Travel straight kit "R3TS4"

Каталожный номер:60207187

Комплект:1

Примечание:

№ на схеме:20

Наименование:Arm confluence 2 spool kit

Каталожный номер:60207190

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spool GP, cutoff valve

Каталожный номер:60091727

Комплект:2

Примечание:

№ на схеме:22

Наименование:Spool GP, swing priority valve

Каталожный номер:60091725

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring

Каталожный номер:60038245

Комплект:6

Примечание:

№ на схеме:24

Наименование:Spring

Каталожный номер:60038247

Комплект:1

Примечание:

№ на схеме:25

Наименование:Spring

Каталожный номер:60038251

Комплект:1

Примечание:

№ на схеме:26

Наименование:Spring

Каталожный номер:60038250

Комплект:2

Примечание:

№ на схеме:27

Наименование:Seat

Каталожный номер:60008825

Комплект:24

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:60038528

Комплект:12

Примечание:

№ на схеме:29

Наименование:Spring

Каталожный номер:60038249

Комплект:2

Примечание:

№ на схеме:30

Наименование:Spring

Каталожный номер:60038244

Комплект:4

Примечание:

№ на схеме:31

Наименование:Plug

Каталожный номер:60207185

Комплект:2

Примечание:

№ на схеме:32

Наименование:O-ring

Каталожный номер:60038726

Комплект:2

Примечание:

№ на схеме:33

Наименование:Piston

Каталожный номер:60207184

Комплект:2

Примечание:

№ на схеме:34

Наименование:Spring cover

Каталожный номер:60207182

Комплект:1

Примечание:

№ на схеме:35

Наименование:Spool cover

Каталожный номер:60207183

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt

Каталожный номер:60039368

Комплект:4

Примечание:

№ на схеме:37

Наименование:O-ring

Каталожный номер:60038722

Комплект:1

Примечание:

№ на схеме:38

Наименование:Plug

Каталожный номер:60207186

Комплект:1

Примечание:

№ на схеме:39

Наименование:O-ring

Каталожный номер:60039419

Комплект:1

Примечание:
