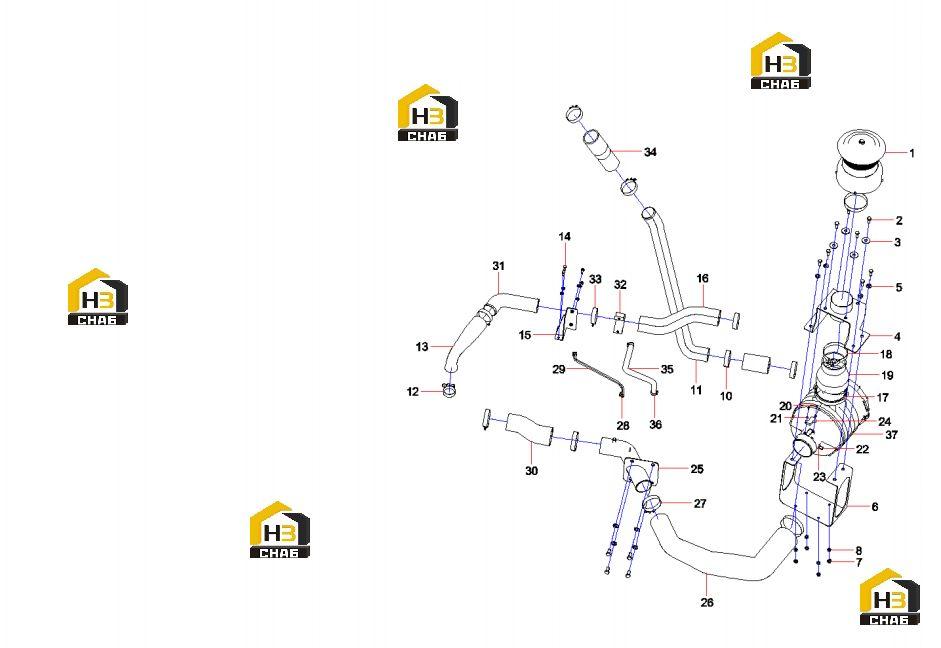

Система очистки воздуха 13455260

← Системы двигателя 13446884 Корпус вентилятора охлаждения 13455261 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Prefilter, air

Каталожный номер:60157368

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:12

Примечание:

№ на схеме:3

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:8

Примечание:

№ на схеме:4

Наименование:welding tube 2

Каталожный номер:13428314

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000639

Комплект:4

Примечание:12GB97.1

№ на схеме:6

Наименование:fixed frame SY135C9I4K.1.3.2.2

Каталожный номер:13428586

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000633

Комплект:8

Примечание:8GB97.1

№ на схеме:10

Наименование:T-type anchor ear

Каталожный номер:B229900001059

Комплект:7

Примечание:

№ на схеме:11

Наименование:Exhaust pipe of intercooler

Каталожный номер:13427721

Комплект:1

Примечание:

№ на схеме:12

Наименование:T-type anchor ear

Каталожный номер:60001972

Комплект:1

Примечание:

№ на схеме:13

Наименование:air intake tube SY135C9I4K.1.3.2

Каталожный номер:13427708

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:4

Примечание:

№ на схеме:15

Наименование:PLANT SY135C9I4K.1.3.2.5

Каталожный номер:13449104

Комплект:1

Примечание:

№ на схеме:16

Наименование:intercooled air-intake pipe

Каталожный номер:13428700

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamp, T-type

Каталожный номер:A229900006719

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clamp

Каталожный номер:A229900002263

Комплект:2

Примечание:

№ на схеме:19

Наименование:intercooled air-intake pipe

Каталожный номер:13425083

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M4x12GB818

Каталожный номер:A210210000030

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:60060562

Комплект:2

Примечание:4GB97.1

№ на схеме:22

Наименование:Connector, sensor,air filter

Каталожный номер:B229900003909

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pressure sensor

Каталожный номер:60053691

Комплект:1

Примечание:

№ на схеме:24

Наименование:MAF Sensor

Каталожный номер:60197799

Комплект:1

Примечание:

№ на схеме:25

Наименование:steel tube flange

Каталожный номер:13667877

Комплект:1

Примечание:

№ на схеме:26

Наименование:air intake tube SY135C9I4K.1.3.2

Каталожный номер:13428604

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clamp

Каталожный номер:A229900003759

Комплект:3

Примечание:

№ на схеме:28

Наименование:Clamp, hose

Каталожный номер:60202895

Комплект:2

Примечание:

№ на схеме:29

Наименование:EVRV hose SY135C9I4K.1.3.2-7

Каталожный номер:13428711

Комплект:1

Примечание:

№ на схеме:30

Наименование:turbocharger air intake tube

Каталожный номер:13668062

Комплект:1

Примечание:

№ на схеме:31

Наименование:inter-cooler inlet steel tube

Каталожный номер:13428651

Комплект:1

Примечание:

№ на схеме:32

Наименование:bracket SY150W9I3K.1.3.4-7

Каталожный номер:13346317

Комплект:1

Примечание:

№ на схеме:33

Наименование:Protective sleeve

Каталожный номер:13688163

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose, rubber

Каталожный номер:10788285

Комплект:1

Примечание:

№ на схеме:35

Наименование:lower exhaust tube

Каталожный номер:13668194

Комплект:1

Примечание:

№ на схеме:36

Наименование:Clamp, hose

Каталожный номер:60202897

Комплект:2

Примечание:

№ на схеме:37

Наименование:Air Cleaner

Каталожный номер:60283945

Комплект:1

Примечание:
