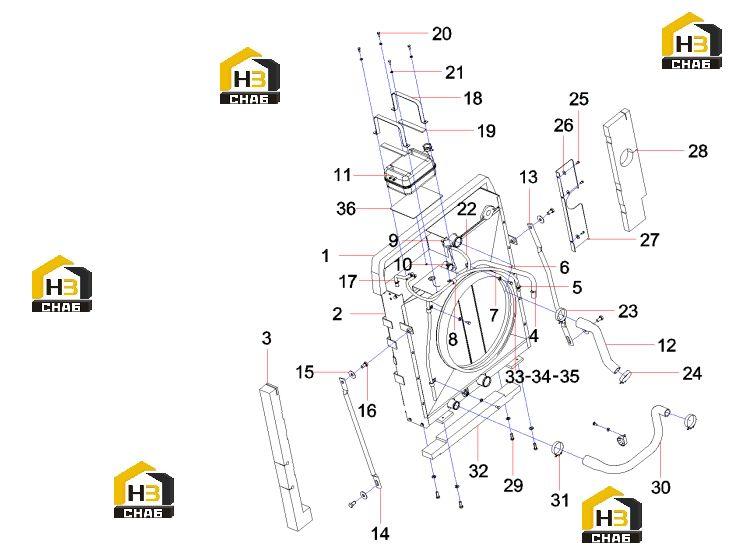

Корпус вентилятора охлаждения 13455261

← Система очистки воздуха 13455260 Радиатор 60233820 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:sealing sponge SY135C9I3K.1.3.3

Каталожный номер:13421083

Комплект:1

Примечание:

№ на схеме:2

Наименование:Radiator

Каталожный номер:60233820

Комплект:1

Примечание:

№ на схеме:3

Наименование:back sealing sponge

Каталожный номер:13421087

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clamp, hose

Каталожный номер:60202897

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose ring hoop

Каталожный номер:21053360

Комплект:5

Примечание:

№ на схеме:6

Наименование:engine water filling pipe

Каталожный номер:13421088

Комплект:1

Примечание:

№ на схеме:7

Наименование:engine exhaust pipe

Каталожный номер:13421089

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:5

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000637

Комплект:5

Примечание:10GB97.1

№ на схеме:11

Наименование:expansion tank

Каталожный номер:60259235

Комплект:1

Примечание:

№ на схеме:12

Наименование:radiator up water pipe of radiator

Каталожный номер:13421085

Комплект:1

Примечание:

№ на схеме:13

Наименование:stay rod SY135C9I3K.1.3.3-2

Каталожный номер:13047586

Комплект:1

Примечание:

№ на схеме:14

Наименование:Brace

Каталожный номер:10788271

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000263

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 16GB96.1

Каталожный номер:60060553

Комплект:4

Примечание:

№ на схеме:17

Наименование:water tank exhaust pipe

Каталожный номер:13421090

Комплект:1

Примечание:

№ на схеме:18

Наименование:water tank fixed frame

Каталожный номер:13421092

Комплект:2

Примечание:

№ на схеме:19

Наименование:rubber pad SY150W9I3K.1.3.3-12

Каталожный номер:13345461

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:4

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:24000633

Комплект:4

Примечание:8GB97.1

№ на схеме:22

Наименование:breathing tube SY135C9I3K.1.3.3

Каталожный номер:13421091

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clamp

Каталожный номер:A229900002031

Комплект:2

Примечание:

№ на схеме:24

Наименование:T-type anchor ear

Каталожный номер:60197720

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:3

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:24000639

Комплект:7

Примечание:12GB97.1

№ на схеме:27

Наименование:wind insulation board

Каталожный номер:13437692

Комплект:1

Примечание:

№ на схеме:28

Наименование:sponge SY135C9I4K.1.3.3-2

Каталожный номер:13437694

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:30

Наименование:radiator lower water pipe of radiator

Каталожный номер:13421084

Комплект:1

Примечание:

№ на схеме:31

Наименование:Harness clamp

Каталожный номер:60208141

Комплект:1

Примечание:

№ на схеме:32

Наименование:lower sealing sponge

Каталожный номер:13421086

Комплект:1

Примечание:

№ на схеме:33

Наименование:Locker

Каталожный номер:A229900004514

Комплект:1

Примечание:

№ на схеме:34

Наименование:Clamp

Каталожный номер:A229900004513

Комплект:1

Примечание:

№ на схеме:35

Наименование:Sleeve, rubber

Каталожный номер:10788274

Комплект:1

Примечание:

№ на схеме:36

Наименование:rubber pad SY150W9I3K.1.3.3-11

Каталожный номер:13345460

Комплект:1

Примечание:
