Обвес каркаса экскаватора 13450536

← Пол кабины 12935011 Каркас платформы 13450536 →

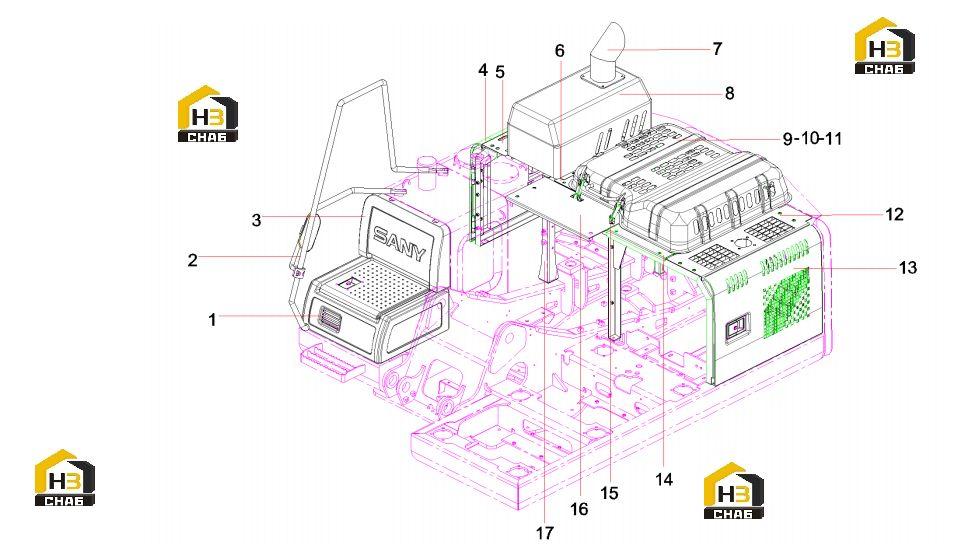

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hood AS, engine, front

Каталожный номер:12239518

Комплект:1

Примечание:

№ на схеме:2

Наименование:Handhold

Каталожный номер:A810599001056

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover, ornament

Каталожный номер:12236268

Комплект:1

Примечание:

№ на схеме:4

Наименование:Door GP, right

Каталожный номер:12110958

Комплект:1

Примечание:

№ на схеме:5

Наименование:Right upper rear cover plate

Каталожный номер:13436905

Комплект:1

Примечание:

№ на схеме:6

Наименование:Middle upper rear cover plate

Каталожный номер:13436893

Комплект:1

Примечание:

№ на схеме:7

Наименование:DOC exhaust pipe

Каталожный номер:13438440

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCR protective cover

Каталожный номер:13439971

Комплект:1

Примечание:

№ на схеме:9

Наименование:bonnet assy SY135C9I3K.1.6.26

Каталожный номер:13531517

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sealing strip SY135C9I4K.1.6-15

Каталожный номер:13439953

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sealing strip SY135C9I4K.1.6-16

Каталожный номер:13439958

Комплект:1

Примечание:

№ на схеме:12

Наименование:Installation frame

Каталожный номер:13436883

Комплект:1

Примечание:

№ на схеме:13

Наименование:Right Door Assy.

Каталожный номер:13527527

Комплект:1

Примечание:

№ на схеме:14

Наименование:Front cover plate SY135C9I4K.1.6

Каталожный номер:13722266

Комплект:1

Примечание:

№ на схеме:15

Наименование:Door lock

Каталожный номер:A222200000065

Комплект:2

Примечание:

№ на схеме:16

Наименование:Front cover plate

Каталожный номер:13722273

Комплект:1

Примечание:

№ на схеме:17

Наименование:front pillar SY135C9I4K.1.6.15

Каталожный номер:13436903

Комплект:1

Примечание:
