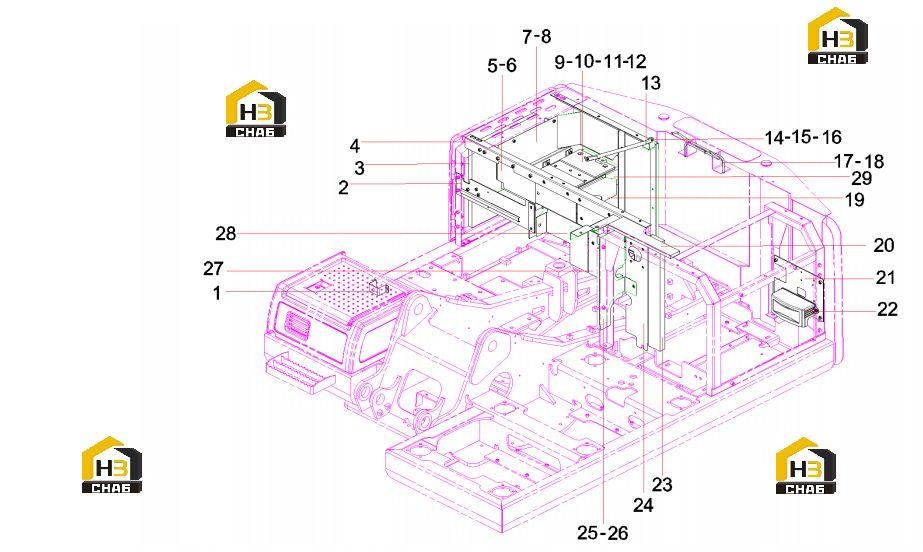

Каркас платформы 13450536

← Обвес каркаса экскаватора 13450536 Комплектующие каркаса платформы 13450536 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Parts book, mounting bracket

Каталожный номер:A820101216763

Комплект:1

Примечание:

№ на схеме:2

Наименование:front mounting plate

Каталожный номер:13437814

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sponge, noise reduction, cab door

Каталожный номер:A820699001180

Комплект:1

Примечание:

№ на схеме:4

Наименование:Front cross rail SY135C9I4K.1.6.5

Каталожный номер:13436895

Комплект:1

Примечание:

№ на схеме:5

Наименование:Right partition plate

Каталожный номер:13437805

Комплект:1

Примечание:

№ на схеме:6

Наименование:right partition plate sponge

Каталожный номер:13437259

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rear distance piece

Каталожный номер:13437809

Комплект:1

Примечание:

№ на схеме:8

Наименование:rear distance piece sponge

Каталожный номер:13437256

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCR installation plate

Каталожный номер:13436899

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCR bottom sponge C

Каталожный номер:13439968

Комплект:1

Примечание:

№ на схеме:11

Наименование:SCR bottom sponge B

Каталожный номер:13439966

Комплект:1

Примечание:

№ на схеме:12

Наименование:SCR bottom sponge A

Каталожный номер:13439965

Комплект:1

Примечание:

№ на схеме:13

Наименование:Right(B) bracket

Каталожный номер:13436910

Комплект:1

Примечание:

№ на схеме:14

Наименование:stay rod assembly

Каталожный номер:13528739

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pin

Каталожный номер:A210491000014

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:24000639

Комплект:8

Примечание:12GB97.1

№ на схеме:17

Наименование:front

Каталожный номер:13158666

Комплект:1

Примечание:

№ на схеме:18

Наименование:rear spring SY215CAM3K.1A.6B.23

Каталожный номер:13159343

Комплект:1

Примечание:

№ на схеме:19

Наименование:pump clapboard SY135C9I4K.1.6

Каталожный номер:13437817

Комплект:1

Примечание:

№ на схеме:20

Наименование:bridging beam sponge

Каталожный номер:13417067

Комплект:1

Примечание:

№ на схеме:21

Наименование:fix board SY135C9I3K.1.6.14

Каталожный номер:13416327

Комплект:1

Примечание:

№ на схеме:22

Наименование:Electric box SY135C9I2K.1.6-11

Каталожный номер:13011029

Комплект:1

Примечание:

№ на схеме:23

Наименование:left partition plate side sponge

Каталожный номер:13528132

Комплект:1

Примечание:

№ на схеме:24

Наименование:Left spacing plate

Каталожный номер:13437799

Комплект:1

Примечание:

№ на схеме:25

Наименование:Side plate SY155C9I3K.1.6-5

Каталожный номер:13587872

Комплект:1

Примечание:

№ на схеме:26

Наименование:Side plate sponge SY135C9I3K.1.6

Каталожный номер:13528144

Комплект:1

Примечание:

№ на схеме:27

Наименование:Central partition plate(L)

Каталожный номер:13722268

Комплект:1

Примечание:

№ на схеме:28

Наименование:Central partition plate

Каталожный номер:13722270

Комплект:1

Примечание:

№ на схеме:29

Наименование:rear mounting plate

Каталожный номер:13437816

Комплект:1

Примечание:
