Трубопровод гидрораспределителя 13510692

Трубопровод гидрораспределителя 13510692

← Джойстик правый 10585261 Комплектующие гидрораспределителя 13510666 →

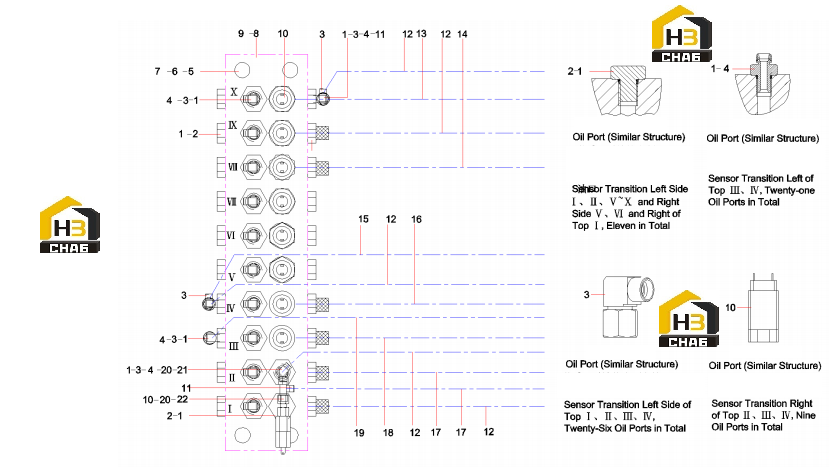

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:O-ring 13.8x2.4JISB2401
Каталожный номер:B230101000049
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Plug
Каталожный номер:A820205000947
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector, pipe
Каталожный номер:B210780000418
Комплект:26
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Male straight fitting reducer
Каталожный номер:21002816
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw
Каталожный номер:A210111000047
Комплект:4
Примечание:M14x65GB5783 10.9
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:-
Комплект:4
Примечание:14GB97.1
0 ₽
шт
№ на схеме:7
Наименование:Nut M14GB6170
Каталожный номер:A210307000025
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Adapter
Каталожный номер:10077269
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bracket, pilot valve
Каталожный номер:12153640
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Sensor, pressure
Каталожный номер:60114798
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connector, pipe
Каталожный номер:B210780000170
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose, rubber
Каталожный номер:B230103005488
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose, rubber
Каталожный номер:A831211120000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose, rubber
Каталожный номер:B230103001114
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose
Каталожный номер:B230103000985
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hose
Каталожный номер:B230103001633
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hose, rubber
Каталожный номер:B230103002722
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hose
Каталожный номер:B230103002264
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Hose, rubber
Каталожный номер:B230103000907
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Connector, pipe
Каталожный номер:B210780001045
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Valve, shuttle, tee
Каталожный номер:B220400000169
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Coupler, sensor, negative flow
Каталожный номер:A820205001061
Комплект:1
Примечание:
