Комплектующие гидрораспределителя 13510666

Комплектующие гидрораспределителя 13510666

← Трубопровод гидрораспределителя 13510692 Соединения гидрораспределителя 13510667 →

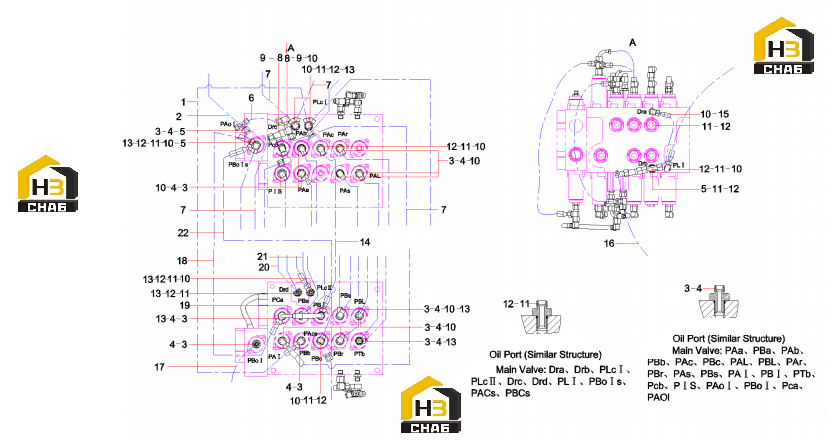

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose, rubber
Каталожный номер:B230103000993
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose, rubber
Каталожный номер:B230103001114
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Male straight fitting reducer
Каталожный номер:21002816
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring 13.8x2.4JISB2401
Каталожный номер:B230101000049
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector, pipe
Каталожный номер:B210780000172
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose, rubber
Каталожный номер:B230103000977
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose, rubber
Каталожный номер:B230103001114
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connector, pipe
Каталожный номер:B210780001045
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Valve, shuttle, tee
Каталожный номер:B220400000169
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Connector, pipe
Каталожный номер:B210780000418
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pipe connector
Каталожный номер:21002815
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Connector, pipe
Каталожный номер:B210780000170
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose
Каталожный номер:B230103000995
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose
Каталожный номер:B230103002657
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hose, rubber
Каталожный номер:B230103000808
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hose, rubber
Каталожный номер:B230103000808
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hose
Каталожный номер:B230103004282
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Hose, rubber
Каталожный номер:B230103002045
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Hose, rubber
Каталожный номер:A831213035000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Hose, rubber
Каталожный номер:B230103002045
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Hose, rubber
Каталожный номер:B230103000993
Комплект:1
Примечание:
