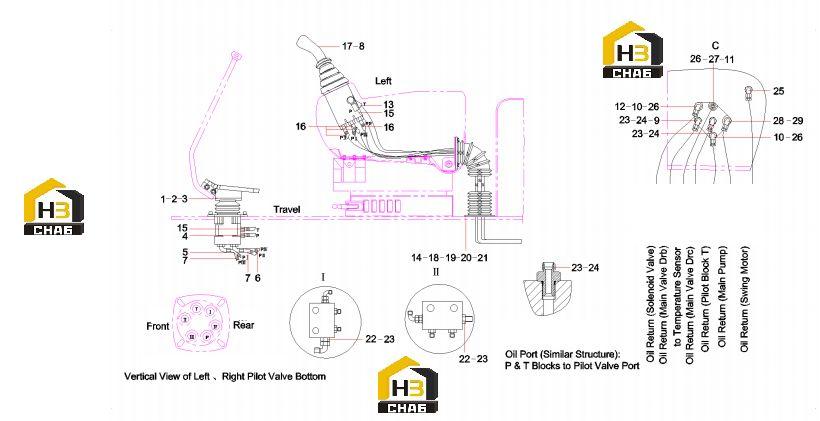

Трубопровод управления гидравлической системой 12160652

← Трубопровод гидравлической системы 12160652 Клапан контрольно-регулирующий 60004101 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:4

Примечание:M10X25GB5783 10.9

№ на схеме:3

Наименование:Valve, foot

Каталожный номер:60004101

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103004256

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103002001

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103002705

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:B230103000897

Комплект:2

Примечание:

№ на схеме:8

Наименование:Joystick AS, right

Каталожный номер:10585261

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:2

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:A820205000838

Комплект:2

Примечание:

№ на схеме:11

Наименование:Sensor, temperature

Каталожный номер:60008962

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hose, rubber

Каталожный номер:B230103002263

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210405000006

Комплект:8

Примечание:

№ на схеме:15

Наименование:Hose assembly

Каталожный номер:A831211095000

Комплект:3

Примечание:

№ на схеме:16

Наименование:Hose, rubber

Каталожный номер:B230103002722

Комплект:4

Примечание:

№ на схеме:17

Наименование:Joystick AS, left

Каталожный номер:10585259

Комплект:1

Примечание:

№ на схеме:18

Наименование:Flange

Каталожный номер:A820601990304

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bellows

Каталожный номер:A820601990336

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000078

Комплект:20

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210401000016

Комплект:12

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:A820205000894

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:A230101000247

Комплект:8

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:A820205000839

Комплект:8

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:A820205000836

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:A230101000243

Комплект:3

Примечание:

№ на схеме:27

Наименование:Connector, internal

Каталожный номер:10077549

Комплект:1

Примечание:

№ на схеме:28

Наименование:Connector

Каталожный номер:A820205000837

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:A229900001581

Комплект:2

Примечание:
