Трубопровод гидравлической системы 12160652

← Трубопровод гидравлической системы платформы 12161030 Трубопровод управления гидравлической системой 12160652 →

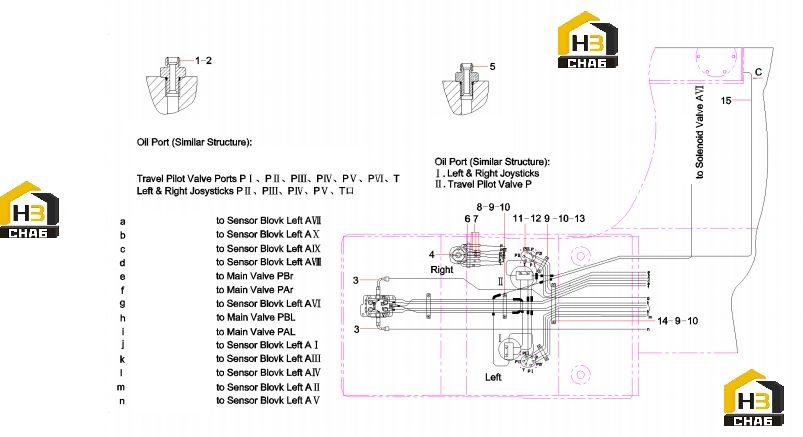

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205000940

Комплект:17

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:20

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:21020054

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pilot Valve

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:5

Наименование:Connector, filter

Каталожный номер:60020078

Комплект:3

Примечание:

№ на схеме:6

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:6

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:B230103000988

Комплект:4

Примечание:

№ на схеме:8

Наименование:Plate, pressure

Каталожный номер:11243372

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000348

Комплект:10

Примечание:M8X12GB578310.

№ на схеме:10

Наименование:Washer

Каталожный номер:A210401000017

Комплект:10

Примечание:

№ на схеме:11

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M10x40GB5783 10.9

Каталожный номер:21005186

Комплект:4

Примечание:

№ на схеме:13

Наименование:Plate, pressure

Каталожный номер:11243374

Комплект:3

Примечание:

№ на схеме:14

Наименование:Plate, pressure

Каталожный номер:11243400

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:B230103002291

Комплект:1

Примечание:
