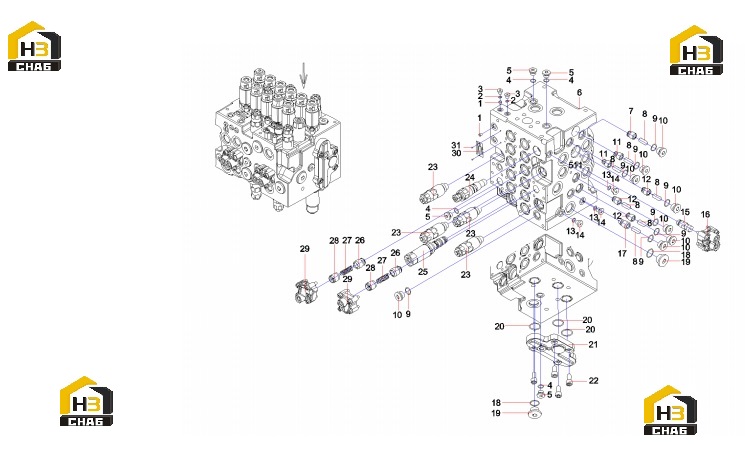

Комплектующие многоходового клапана 60251677 (часть 2)

← Комплектующие многоходового клапана 60251677 (часть 1) Редуктор b229900002718 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve, throttle

Каталожный номер:60100492

Комплект:3

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:60038727

Комплект:4

Примечание:

№ на схеме:3

Наименование:Plug, screw

Каталожный номер:60038487

Комплект:4

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:60038723

Комплект:11

Примечание:

№ на схеме:5

Наименование:Plug

Каталожный номер:60091757

Комплект:10

Примечание:

№ на схеме:6

Наименование:CASING

Каталожный номер:60307519

Комплект:1

Примечание:

№ на схеме:7

Наименование:PORRET

Каталожный номер:60307530

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring

Каталожный номер:60038248

Комплект:10

Примечание:

№ на схеме:9

Наименование:Ring, seal

Каталожный номер:60038715

Комплект:12

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:60091759

Комплект:12

Примечание:

№ на схеме:11

Наименование:Valve, lift

Каталожный номер:60038108

Комплект:2

Примечание:

№ на схеме:12

Наименование:Valve, lift

Каталожный номер:60038110

Комплект:6

Примечание:

№ на схеме:13

Наименование:O seal ring

Каталожный номер:60038711

Комплект:4

Примечание:

№ на схеме:14

Наименование:Plug, oil

Каталожный номер:60038646

Комплект:4

Примечание:

№ на схеме:15

Наименование:Logic poppet assembly

Каталожный номер:60307521

Комплект:2

Примечание:

№ на схеме:16

Наименование:Logic control valve assembly

Каталожный номер:60286691

Комплект:3

Примечание:

№ на схеме:17

Наименование:Lift Popet

Каталожный номер:60284427

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:60038726

Комплект:6

Примечание:

№ на схеме:19

Наименование:Plug

Каталожный номер:60091756

Комплект:6

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:60038721

Комплект:3

Примечание:

№ на схеме:21

Наименование:Cover

Каталожный номер:60100470

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:60100512

Комплект:4

Примечание:

№ на схеме:23

Наименование:Port relief valve assembly

Каталожный номер:60307534

Комплект:8

Примечание:

№ на схеме:24

Наименование:Main relief valve assembly

Каталожный номер:60307533

Комплект:1

Примечание:

№ на схеме:25

Наименование:Arm regeneration cut valve

Каталожный номер:60307522

Комплект:1

Примечание:

№ на схеме:26

Наименование:Valve, check

Каталожный номер:60008784

Комплект:2

Примечание:

№ на схеме:27

Наименование:Spring

Каталожный номер:60008765

Комплект:2

Примечание:

№ на схеме:28

Наименование:Spring seat

Каталожный номер:60286713

Комплект:2

Примечание:

№ на схеме:29

Наименование:Lock valve selector assembly

Каталожный номер:60286690

Комплект:2

Примечание:

№ на схеме:30

Наименование:Nameplate

Каталожный номер:60100511

Комплект:1

Примечание:

№ на схеме:31

Наименование:Pin

Каталожный номер:60038620

Комплект:2

Примечание:
