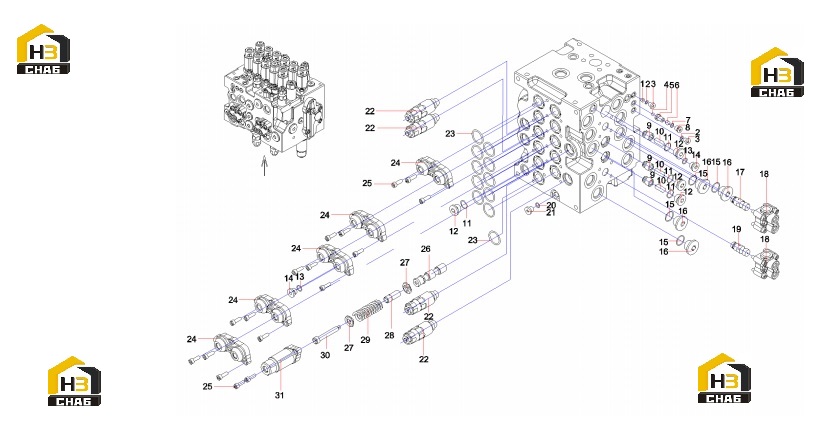

Комплектующие многоходового клапана 60251677 (часть 1)

← Клапан многоходовой 60251677 Комплектующие многоходового клапана 60251677 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve, throttle

Каталожный номер:60100492

Комплект:3

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:60038727

Комплект:4

Примечание:

№ на схеме:3

Наименование:Plug, screw

Каталожный номер:60038487

Комплект:4

Примечание:

№ на схеме:4

Наименование:STEEL BALL

Каталожный номер:60307531

Комплект:1

Примечание:

№ на схеме:5

Наименование:SPRING SEAT

Каталожный номер:60307532

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spring

Каталожный номер:60075592

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:60039419

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plug

Каталожный номер:60008714

Комплект:1

Примечание:

№ на схеме:9

Наименование:Valve, lift

Каталожный номер:60038110

Комплект:6

Примечание:

№ на схеме:10

Наименование:Spring

Каталожный номер:60038248

Комплект:10

Примечание:

№ на схеме:11

Наименование:Ring, seal

Каталожный номер:60038715

Комплект:12

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:60091759

Комплект:12

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:60038723

Комплект:11

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:60091757

Комплект:10

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:60038726

Комплект:6

Примечание:

№ на схеме:16

Наименование:Plug

Каталожный номер:60091756

Комплект:6

Примечание:

№ на схеме:17

Наименование:Logic poppet assembly

Каталожный номер:60307521

Комплект:2

Примечание:

№ на схеме:18

Наименование:Logic control valve assembly

Каталожный номер:60286691

Комплект:3

Примечание:

№ на схеме:19

Наименование:Logic poppet assembly

Каталожный номер:60307520

Комплект:1

Примечание:

№ на схеме:20

Наименование:O seal ring

Каталожный номер:60038711

Комплект:4

Примечание:

№ на схеме:21

Наименование:Plug, oil

Каталожный номер:60038646

Комплект:4

Примечание:

№ на схеме:22

Наименование:Port relief valve assembly

Каталожный номер:60307534

Комплект:8

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:60038722

Комплект:22

Примечание:

№ на схеме:24

Наименование:Spool cover

Каталожный номер:60286689

Комплект:5

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:60039368

Комплект:39

Примечание:

№ на схеме:26

Наименование:Bypass cut spool

Каталожный номер:60286704

Комплект:2

Примечание:

№ на схеме:27

Наименование:Spring seat

Каталожный номер:60286710

Комплект:24

Примечание:

№ на схеме:28

Наименование:Stopper

Каталожный номер:60286712

Комплект:12

Примечание:

№ на схеме:29

Наименование:Spring

Каталожный номер:60286707

Комплект:4

Примечание:

№ на схеме:30

Наименование:Spacer bolt

Каталожный номер:60286711

Комплект:12

Примечание:

№ на схеме:31

Наименование:Spring cover

Каталожный номер:60286688

Комплект:12

Примечание:
