Узел стрелы 12160470

← Соединение 60248611 Рукоять стрелы 12160470 →

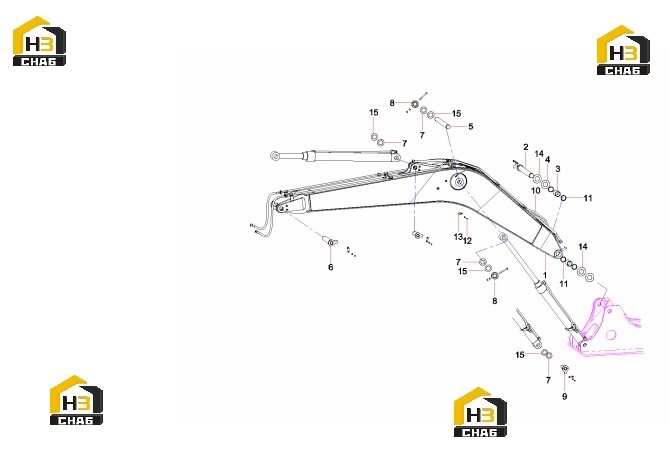

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Boom SY135C8I2K.3.2C

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:2

Наименование:Lock pin

Каталожный номер:12329009

Комплект:1

Примечание:

№ на схеме:3

Наименование:Shaft Sleeve SY135C9I2K.3-6

Каталожный номер:12832208

Комплект:2

Примечание:

№ на схеме:4

Наименование:Shim

Каталожный номер:A820102010793

Комплект:2

Примечание:

№ на схеме:5

Наименование:Roll, pin

Каталожный номер:A820202005382

Комплект:1

Примечание:

№ на схеме:6

Наименование:Lock pin

Каталожный номер:12329011

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gasket

Каталожный номер:10167595

Комплект:14

Примечание:

№ на схеме:8

Наименование:Sleeve, fixing

Каталожный номер:A810312019067

Комплект:2

Примечание:

№ на схеме:9

Наименование:Roll, pin

Каталожный номер:A810312110116

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pipeline, work equipment

Каталожный номер:12044186

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal, oil, MSM

Каталожный номер:B230101001126

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M16x30 GB5783 10.9

Каталожный номер:A210111000263

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bracket, lamp

Каталожный номер:A820101322531

Комплект:1

Примечание:

№ на схеме:14

Наименование:Shim

Каталожный номер:10167592

Комплект:2

Примечание:

№ на схеме:15

Наименование:Shim

Каталожный номер:10167594

Комплект:14

Примечание:
