Соединение 60248611

← Комплектующие поворотного подшипника 10835684 Узел стрелы 12160470 →

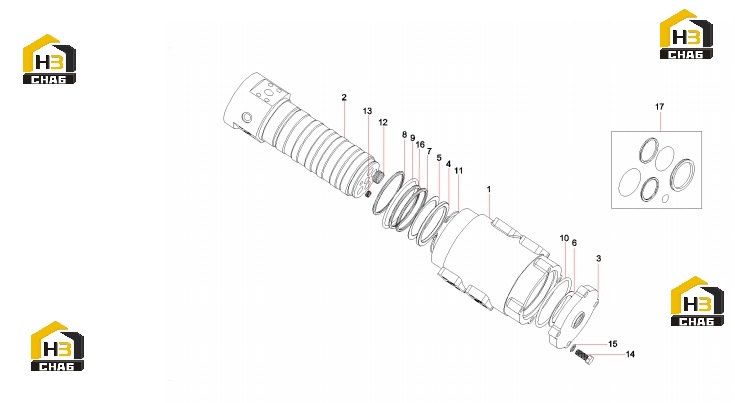

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Revolving body

Каталожный номер:60307193

Комплект:1

Примечание:

№ на схеме:2

Наименование:Axis

Каталожный номер:60307194

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover

Каталожный номер:60307195

Комплект:1

Примечание:

№ на схеме:4

Наименование:Retainer ring

Каталожный номер:60307196

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spacer

Каталожный номер:60307197

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spacer

Каталожный номер:60307198

Комплект:1

Примечание:

№ на схеме:7

Наименование:Oil seal

Каталожный номер:60307199

Комплект:6

Примечание:

№ на схеме:8

Наименование:Dust ring

Каталожный номер:60307200

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-Ring

Каталожный номер:60307201

Комплект:2

Примечание:

№ на схеме:10

Наименование:O-Ring

Каталожный номер:60307202

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flexible baffle ring for shaft

Каталожный номер:60307203

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:60307205

Комплект:4

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:60307204

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:60307206

Комплект:4

Примечание:

№ на схеме:15

Наименование:Standard spring washers

Каталожный номер:60307207

Комплект:4

Примечание:

№ на схеме:16

Наименование:Wear-proof rong

Каталожный номер:60307208

Комплект:1

Примечание:

№ на схеме:17

Наименование:Swivel Joint Repair Kit

Каталожный номер:60270960

Комплект:1

Примечание:
