Система электрическая экскаватора sy135c9 13072084 (часть 2)

Система электрическая экскаватора sy135c9 13072084 (часть 2)

← Система электрическая экскаватора sy135c9 13072084 (часть 1) Система электрическая кабины sy135c9i3k.5c.1 13071936 →

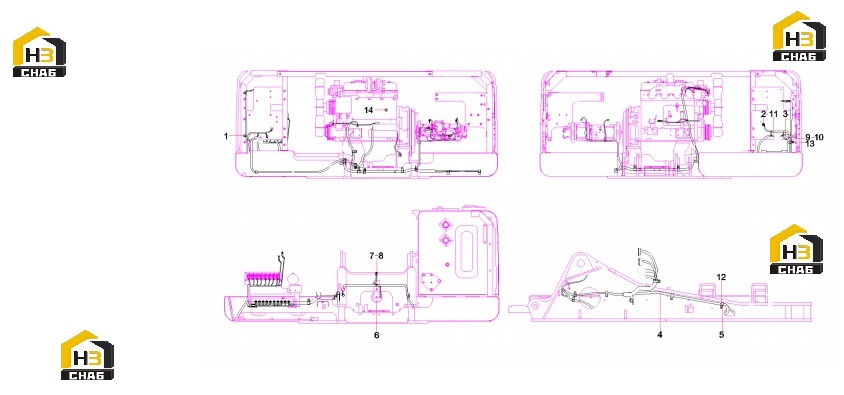

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clip, wire
Каталожный номер:60083322
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Socket, two-wire
Каталожный номер:B241000000022
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Box, fuse
Каталожный номер:A241300000059
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Vehicle Body Harness
Каталожный номер:13592680
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clamp, harness
Каталожный номер:60086357
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Horn
Каталожный номер:60241902
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M8x20 GB5783 10.9
Каталожный номер:A210111000343
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:24000633
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw M4x12 GB818
Каталожный номер:A210210000030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:60060562
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M8x25 GB5783
Каталожный номер:A210111000090
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt M10x25 GB5783 10.9
Каталожный номер:A210111000197
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer 12 GB96.1
Каталожный номер:60060548
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Tube
Каталожный номер:-
Комплект:1
Примечание:Modification or other
