Система электрическая экскаватора sy135c9 13072084 (часть 1)

← Система электрическая sy135c9i3k.5 13072091 Система электрическая экскаватора sy135c9 13072084 (часть 2) →

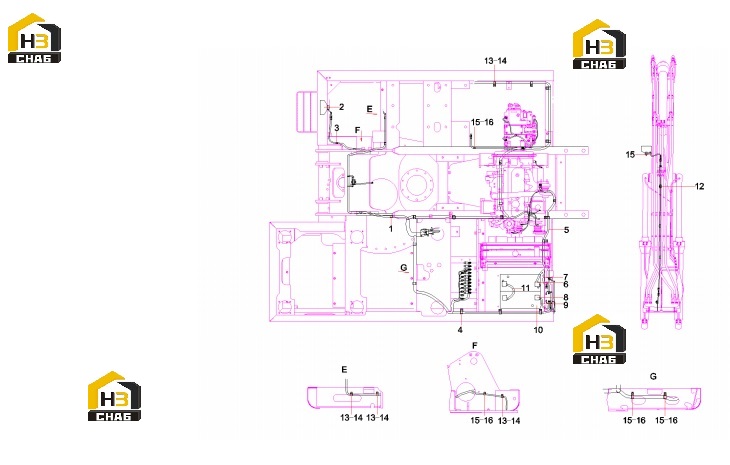

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:10

Примечание:

№ на схеме:2

Наименование:Lamp, working

Каталожный номер:A241100000352

Комплект:2

Примечание:

№ на схеме:3

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:4

Примечание:

№ на схеме:4

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:3

Примечание:

№ на схеме:5

Наименование:Power line

Каталожный номер:60193173

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:7

Наименование:Wire, power supply

Каталожный номер:60012803

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector GP, anode, battery, A

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:9

Наименование:Wire, power supply

Каталожный номер:60018110

Комплект:1

Примечание:

№ на схеме:10

Наименование:Battery

Каталожный номер:A242200000027

Комплект:2

Примечание:

№ на схеме:11

Наименование:Wire, power supply

Каталожный номер:60012792

Комплект:1

Примечание:

№ на схеме:12

Наименование:Tape, binding, nylon

Каталожный номер:A239900000053

Комплект:8

Примечание:

№ на схеме:13

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:17

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000639

Комплект:16

Примечание:

№ на схеме:15

Наименование:Bolt M10x16 GB5783 10.9

Каталожный номер:A210111000195

Комплект:8

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:24000637

Комплект:7

Примечание:
