Узел стрелы sy135c9i2k(br).3 13476282

Узел стрелы sy135c9i2k(br).3 13476282

← Редуктор b229900002849 Рукоять стрелы sy135c9i2k(br).3 13476282 →

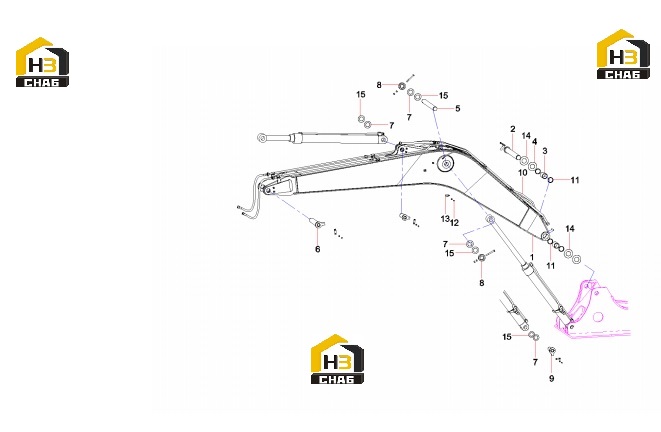

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Boom SY135C8I2K.3.2C
Каталожный номер:12727931
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Lock pin
Каталожный номер:12329009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Shaft Sleeve SY135C9I2K.3-6
Каталожный номер:12832208
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Shim
Каталожный номер:A820102010793
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Roll, pin
Каталожный номер:A820202005382
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Lock pin
Каталожный номер:12329011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Gasket
Каталожный номер:10167595
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sleeve, fixing
Каталожный номер:A810312019067
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Roll, pin
Каталожный номер:A810312110116
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Working decive pipelines
Каталожный номер:13475914
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Seal, oil, MSM
Каталожный номер:B230101001126
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt M16x30 GB5783 10.9
Каталожный номер:A210111000263
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bracket, lamp
Каталожный номер:A820101322531
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Shim
Каталожный номер:10167592
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Shim
Каталожный номер:10167594
Комплект:14
Примечание:
