Редуктор b229900002849

Редуктор b229900002849

← Соединение a229900004512 Узел стрелы sy135c9i2k(br).3 13476282 →

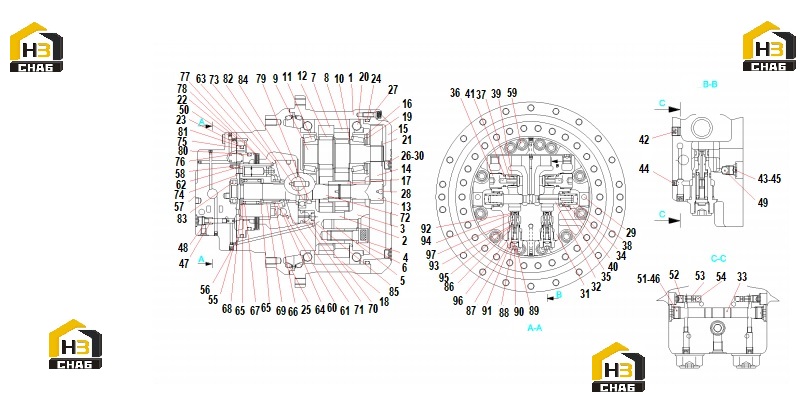

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Housing
Каталожный номер:60038437
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bracket
Каталожный номер:60038000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Retainer
Каталожный номер:60038166
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:60038470
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pin
Каталожный номер:60038581
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Ring, retaining
Каталожный номер:60038291
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Gear, sun
Каталожный номер:60038145
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Gear, sun
Каталожный номер:60038146
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Crankshaft
Каталожный номер:60038588
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Spacer
Каталожный номер:60037975
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bearing, needle
Каталожный номер:60038121
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bearing, needle
Каталожный номер:60038122
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Gear - Input
Каталожный номер:60038143
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Gear - Planetary
Каталожный номер:60038149
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Flange
Каталожный номер:60038346
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Spacer
Каталожный номер:60037976
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Coupler
Каталожный номер:60038875
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Pin
Каталожный номер:60038615
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Ring
Каталожный номер:60038432
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Bearing - Roller
Каталожный номер:60038128
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Ring
Каталожный номер:60038433
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:O-ring
Каталожный номер:60038808
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:O-ring
Каталожный номер:60038797
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:O-ring
Каталожный номер:60038806
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Ring - Seal (Float)
Каталожный номер:60038842
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Plug, screw
Каталожный номер:60038495
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Screw
Каталожный номер:60038475
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Ball, steel
Каталожный номер:60038044
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Pin
Каталожный номер:60038582
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:O-ring
Каталожный номер:60038801
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Flange, end face
Каталожный номер:60038345
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Spool, valve
Каталожный номер:60038077
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Piston
Каталожный номер:60038394
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Plug, screw
Каталожный номер:60038488
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Seat - Spring
Каталожный номер:60038267
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Plug, screw
Каталожный номер:60038489
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Valve
Каталожный номер:60038061
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Spring
Каталожный номер:60038210
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Spring
Каталожный номер:60038211
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:O-ring
Каталожный номер:60038805
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:O-ring
Каталожный номер:60038803
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Plug, screw
Каталожный номер:60038503
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Plug
Каталожный номер:60038494
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:Plug, screw
Каталожный номер:60038502
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:O-ring
Каталожный номер:60038798
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:O-ring
Каталожный номер:60038799
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Spool, valve
Каталожный номер:60038078
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Spring
Каталожный номер:60038225
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:Ball, steel
Каталожный номер:60038042
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:Element - Filter
Каталожный номер:60038152
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:Plug
Каталожный номер:60038498
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:Plug, screw
Каталожный номер:60038497
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:O-ring
Каталожный номер:60038807
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:54
Наименование:Ball, steel
Каталожный номер:60038043
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:Valve - Throttle
Каталожный номер:60038096
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:Plug, screw
Каталожный номер:60038504
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:57
Наименование:Nameplate
Каталожный номер:60038544
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:58
Наименование:Pin
Каталожный номер:60038583
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:59
Наименование:Screw
Каталожный номер:60038476
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:60
Наименование:Plunger
Каталожный номер:60038689
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:61
Наименование:Slipper
Каталожный номер:60037991
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:62
Наименование:Cylinder Block
Каталожный номер:60038356
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:63
Наименование:Plate, retaining
Каталожный номер:60037939
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:64
Наименование:Ball, thrust
Каталожный номер:60038022
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:65
Наименование:Washer
Каталожный номер:60038328
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:66
Наименование:Ring, retainer
Каталожный номер:60038004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:67
Наименование:Spring
Каталожный номер:60038222
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:68
Наименование:Ring
Каталожный номер:60038431
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:69
Наименование:Needle
Каталожный номер:60037989
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:70
Наименование:Plunger
Каталожный номер:60038688
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:71
Наименование:Slipper
Каталожный номер:60037990
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:72
Наименование:Shaft
Каталожный номер:60038673
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:73
Наименование:Plate, swash
Каталожный номер:60038622
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:74
Наименование:Plate - Speed Governing
Каталожный номер:60037954
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:75
Наименование:Piston
Каталожный номер:60038393
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:76
Наименование:Spring
Каталожный номер:60038224
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:77
Наименование:Brake shoe
Каталожный номер:60038037
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:78
Наименование:Plate, fitting
Каталожный номер:60038017
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:79
Наименование:Seal, oil
Каталожный номер:60038867
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:80
Наименование:O-ring
Каталожный номер:60038770
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:81
Наименование:O-ring
Каталожный номер:60038771
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:82
Наименование:Bearing, ball
Каталожный номер:60038129
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:83
Наименование:Bearing, needle
Каталожный номер:60038123
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:84
Наименование:Point, supporting
Каталожный номер:60038030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:85
Наименование:Spring
Каталожный номер:60038220
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:86
Наименование:Valve
Каталожный номер:60038062
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:87
Наименование:Sleeve, valve
Каталожный номер:60038067
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:88
Наименование:Seat, spring
Каталожный номер:60038268
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:89
Наименование:Plug, screw
Каталожный номер:60038496
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:90
Наименование:Gasket
Каталожный номер:60038175
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:91
Наименование:Spring
Каталожный номер:60038223
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:92
Наименование:O-ring
Каталожный номер:60038800
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:93
Наименование:O-ring
Каталожный номер:60038802
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:94
Наименование:Ring - Retaining
Каталожный номер:60038302
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:95
Наименование:Ring - Retaining
Каталожный номер:60038301
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:96
Наименование:O-ring
Каталожный номер:60038804
Комплект:1
Примечание:
