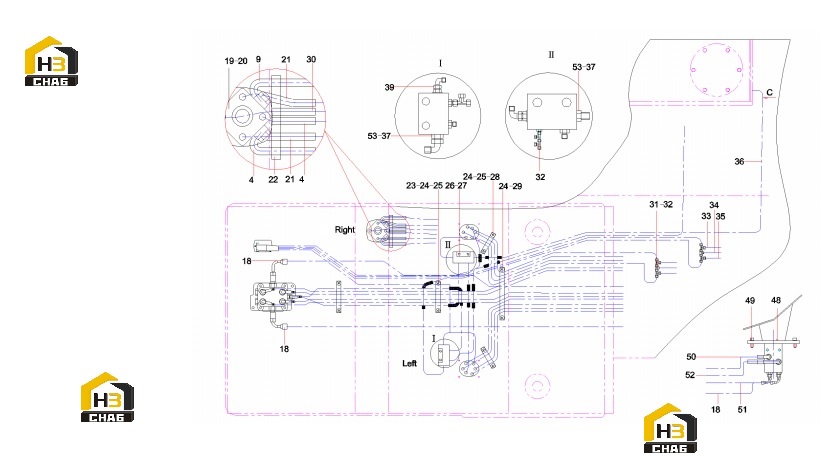

Трубопровод управления кпп sy135c9i2k(br).1.4.1 13510665 (часть 2)

← Трубопровод управления кпп sy135c9i2k(br).1.4.1 13510665 (часть 1) Клапан контрольно-регулирующий 60170604 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:4

Наименование:Hose assembly

Каталожный номер:A831211095000

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hose, rubber

Каталожный номер:B230103002263

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose,rubber

Каталожный номер:21020054

Комплект:2

Примечание:

№ на схеме:19

Наименование:Pilot-control Valve

Каталожный номер:60214001

Комплект:2

Примечание:

№ на схеме:20

Наименование:Joystick AS, right

Каталожный номер:10585261

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:B230103000988

Комплект:2

Примечание:

№ на схеме:22

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:6

Примечание:

№ на схеме:23

Наименование:Plate, pressure

Каталожный номер:11243372

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000348

Комплект:10

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:24000511

Комплект:10

Примечание:

№ на схеме:26

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt M10x40 GB5783 10.9

Каталожный номер:21005186

Комплект:4

Примечание:

№ на схеме:28

Наименование:Plate, pressure

Каталожный номер:11243374

Комплект:3

Примечание:

№ на схеме:29

Наименование:Plate, pressure

Каталожный номер:11243400

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose

Каталожный номер:B230103000982

Комплект:1

Примечание:

№ на схеме:31

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:1

Примечание:

№ на схеме:32

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:5

Примечание:

№ на схеме:33

Наименование:Hose

Каталожный номер:21003860

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose, rubber

Каталожный номер:B230103002343

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose

Каталожный номер:B230103008479

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hose

Каталожный номер:B230103002291

Комплект:1

Примечание:

№ на схеме:37

Наименование:O-ring 10.9x2.3 (JISB2401)

Каталожный номер:A230101000247

Комплект:4

Примечание:

№ на схеме:49

Наименование:Screw M10x25 GB70.1 10.9

Каталожный номер:23000066

Комплект:4

Примечание:

№ на схеме:50

Наименование:Hose

Каталожный номер:B230103000980

Комплект:1

Примечание:

№ на схеме:51

Наименование:Rubber Hose

Каталожный номер:60210227

Комплект:1

Примечание:

№ на схеме:52

Наименование:Hose, rubber

Каталожный номер:B230103001359

Комплект:1

Примечание:

№ на схеме:53

Наименование:Connector

Каталожный номер:A820205000894

Комплект:2

Примечание:
