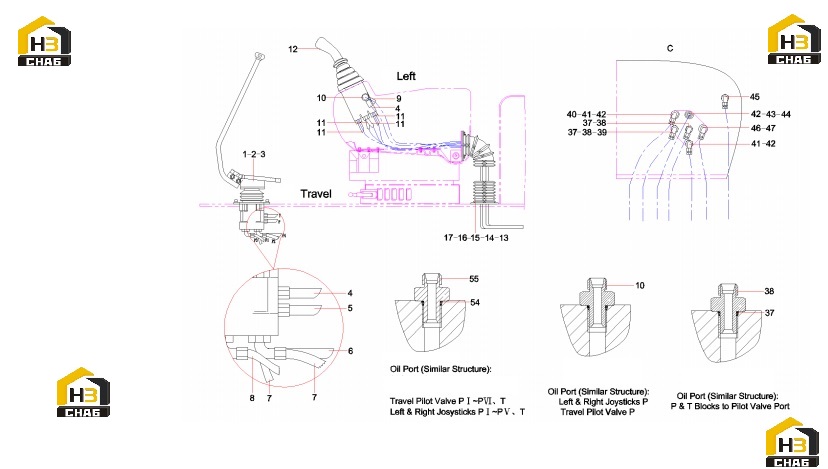

Трубопровод управления кпп sy135c9i2k(br).1.4.1 13510665 (часть 1)

← Трубопровод пилотный sy135c9i2k(br).1.4 13510663 Трубопровод управления кпп sy135c9i2k(br).1.4.1 13510665 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pilot-control Valve

Каталожный номер:60170604

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M10x25 GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000512

Комплект:8

Примечание:

№ на схеме:4

Наименование:Hose assembly

Каталожный номер:A831211095000

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103004256

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103002705

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:B230103000897

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:B230103002001

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose, rubber

Каталожный номер:B230103002263

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector, filter

Каталожный номер:60020078

Комплект:3

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103002722

Комплект:4

Примечание:

№ на схеме:12

Наименование:Joystick AS, left

Каталожный номер:10585259

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:60060564

Комплект:12

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000632

Комплект:8

Примечание:

№ на схеме:15

Наименование:Bolt M6x12 GB5783

Каталожный номер:A210111000078

Комплект:20

Примечание:

№ на схеме:16

Наименование:Bellows

Каталожный номер:A820601990336

Комплект:2

Примечание:

№ на схеме:17

Наименование:Flange

Каталожный номер:A820601990304

Комплект:2

Примечание:

№ на схеме:37

Наименование:O-ring 10.9x2.3 (JISB2401)

Каталожный номер:A230101000247

Комплект:4

Примечание:

№ на схеме:38

Наименование:Fitting, pipe

Каталожный номер:21002840

Комплект:8

Примечание:

№ на схеме:39

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:2

Примечание:

№ на схеме:41

Наименование:Connector, pipe

Каталожный номер:A229900003874

Комплект:2

Примечание:

№ на схеме:42

Наименование:O-ring 16.7x3.5JISB2401

Каталожный номер:A230101000243

Комплект:3

Примечание:

№ на схеме:43

Наименование:Connector, internal

Каталожный номер:10077549

Комплект:1

Примечание:

№ на схеме:44

Наименование:Sensor, temperature

Каталожный номер:60008962

Комплект:1

Примечание:

№ на схеме:45

Наименование:Connector

Каталожный номер:A820205000836

Комплект:1

Примечание:

№ на схеме:46

Наименование:Connector

Каталожный номер:A820205000837

Комплект:1

Примечание:

№ на схеме:47

Наименование:O-ring

Каталожный номер:A229900001581

Комплект:2

Примечание:

№ на схеме:54

Наименование:Pipe connector

Каталожный номер:21002815

Комплект:21

Примечание:

№ на схеме:55

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:24

Примечание:
