Трубопровод гидравлической системы sy135c9i2k(br).1 13510668 (часть 2)

← Трубопровод гидравлической системы sy135c9i2k(br).1 13510668 (часть 1) Соединители трубопровода гидравлического sy135c9i2k(br).1 13510668 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

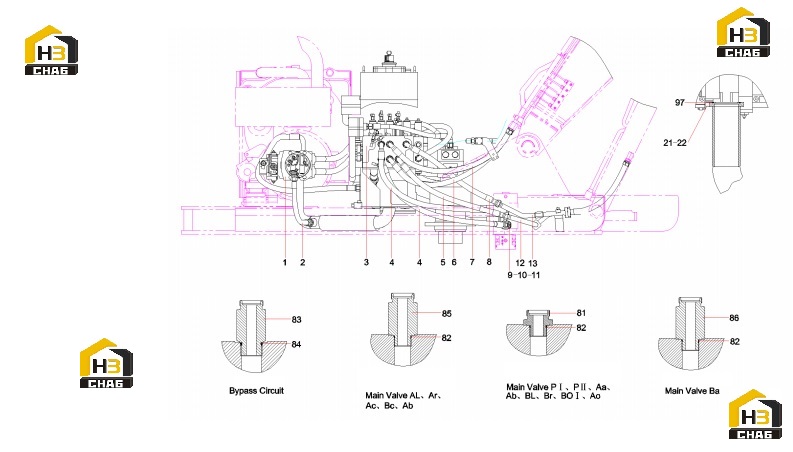

№ на схеме:1

Наименование:Pump, plunger

Каталожный номер:60104951

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rubber Hose

Каталожный номер:60199618

Комплект:1

Примечание:

№ на схеме:3

Наименование:Multiple valve

Каталожный номер:60219441

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103006438

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:B230103006439

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:B230103006441

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rubber Hose

Каталожный номер:B230103001830

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:B230103005603

Комплект:1

Примечание:

№ на схеме:9

Наименование:Flange, split

Каталожный номер:B210780000696

Комплект:10

Примечание:

№ на схеме:10

Наименование:Screw M10x30 GB70.1 10.9

Каталожный номер:A210204000354

Комплект:18

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000512

Комплект:18

Примечание:

№ на схеме:12

Наименование:Tube, head end, boom cylinder

Каталожный номер:10165805

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipe, rod end, boom cylinder

Каталожный номер:10165806

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M12x60 GB5783 10.9

Каталожный номер:A210111000103

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000513

Комплект:2

Примечание:

№ на схеме:81

Наименование:Connector

Каталожный номер:A820205002473

Комплект:7

Примечание:

№ на схеме:82

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:5

Примечание:

№ на схеме:83

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:84

Наименование:Connector

Каталожный номер:10227607

Комплект:1

Примечание:

№ на схеме:85

Наименование:Connector

Каталожный номер:A820205002474

Комплект:5

Примечание:

№ на схеме:86

Наименование:Connector

Каталожный номер:12072680

Комплект:1

Примечание:

№ на схеме:97

Наименование:O-ring

Каталожный номер:B230101000038

Комплект:1

Примечание:
