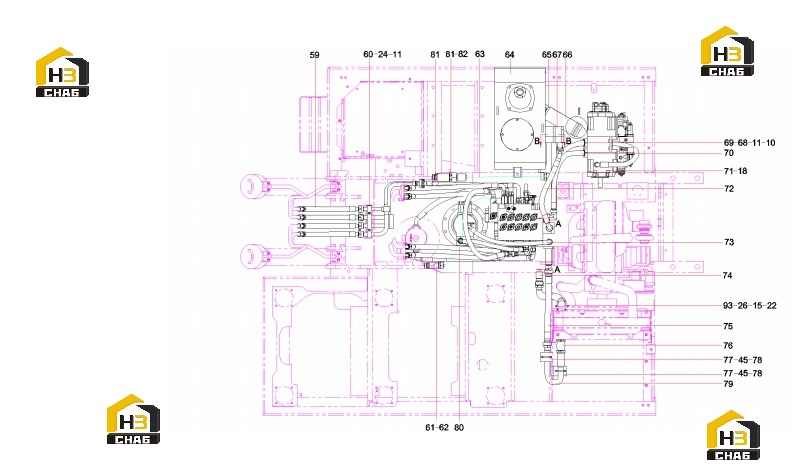

Трубопровод гидравлической системы sy135c9i2k(br).1 13510668 (часть 1)

← Комплектующие поворотной рамы sy135c9i2k(br).1 13476234 Трубопровод гидравлической системы sy135c9i2k(br).1 13510668 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:10

Наименование:Screw M10x30 GB70.1 10.9

Каталожный номер:A210204000354

Комплект:18

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000512

Комплект:18

Примечание:

№ на схеме:15

Наименование:Oil Return Steel

Каталожный номер:12828053

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:24000514

Комплект:18

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000513

Комплект:2

Примечание:

№ на схеме:24

Наименование:Screw M10x80 GB70.1 10.9

Каталожный номер:A210204000358

Комплект:3

Примечание:

№ на схеме:26

Наименование:Screw M12x30 GB70.110.9

Каталожный номер:A210204000337

Комплект:2

Примечание:

№ на схеме:45

Наименование:Nut M8 GB6170

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:59

Наименование:Hose

Каталожный номер:B230103005717

Комплект:4

Примечание:

№ на схеме:60

Наименование:Clamp, pipe

Каталожный номер:A820101344841

Комплект:2

Примечание:

№ на схеме:61

Наименование:Block

Каталожный номер:11938003

Комплект:2

Примечание:

№ на схеме:62

Наименование:Plate

Каталожный номер:11938015

Комплект:2

Примечание:

№ на схеме:63

Наименование:Rubber Hose

Каталожный номер:B230103005258

Комплект:1

Примечание:

№ на схеме:64

Наименование:Tank GP, hydraulic

Каталожный номер:A810201010298

Комплект:1

Примечание:

№ на схеме:65

Наименование:Anchor ear, T-type

Каталожный номер:A210855000052

Комплект:4

Примечание:

№ на схеме:66

Наименование:Hose, oil suction

Каталожный номер:12325510

Комплект:1

Примечание:

№ на схеме:67

Наименование:Pipe, oil return

Каталожный номер:10225831

Комплект:1

Примечание:

№ на схеме:68

Наименование:Flange, split

Каталожный номер:B210780000007

Комплект:2

Примечание:

№ на схеме:69

Наименование:Rubber Hose

Каталожный номер:60189405

Комплект:1

Примечание:

№ на схеме:70

Наименование:Rubber Hose

Каталожный номер:60199617

Комплект:1

Примечание:

№ на схеме:71

Наименование:Screw M16x45 GB70.1 10.9

Каталожный номер:A210204000232

Комплект:4

Примечание:

№ на схеме:72

Наименование:Hose

Каталожный номер:B230103008550

Комплект:1

Примечание:

№ на схеме:73

Наименование:Hose, rubber

Каталожный номер:B230103001239

Комплект:1

Примечание:

№ на схеме:74

Наименование:Rubber hose

Каталожный номер:60257663

Комплект:1

Примечание:

№ на схеме:75

Наименование:Hose, rubber

Каталожный номер:B230103002098

Комплект:1

Примечание:

№ на схеме:76

Наименование:Clamp, pipe

Каталожный номер:A229900004566

Комплект:1

Примечание:

№ на схеме:77

Наименование:Plate, mounting, pipe clamp

Каталожный номер:10141478

Комплект:2

Примечание:

№ на схеме:78

Наименование:U-bolt

Каталожный номер:A820301017374

Комплект:3

Примечание:

№ на схеме:79

Наименование:Pipe, oil return

Каталожный номер:12153769

Комплект:1

Примечание:

№ на схеме:80

Наименование:Hose

Каталожный номер:B230103005260

Комплект:1

Примечание:

№ на схеме:81

Наименование:Connector

Каталожный номер:A820205002473

Комплект:4

Примечание:

№ на схеме:82

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:5

Примечание:

№ на схеме:93

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:1

Примечание:
