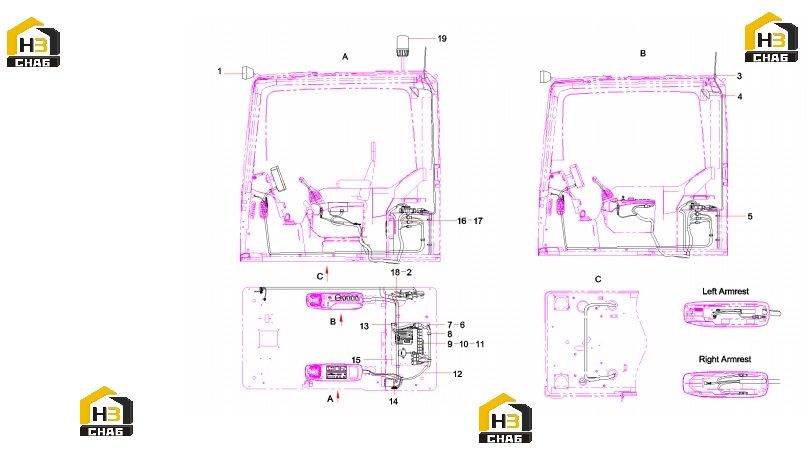

Система электрическая кабины sy135c9i2k(br) 13470793

← Комплектующие электрической системы экскаватора sy135c9i2 13470767 (часть 2) Комплектующие электрической системы кабины sy135c9i2k.5c.1.1 12333441 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lamp, working

Каталожный номер:B241100000391

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:24000637

Комплект:1

Примечание:

№ на схеме:3

Наименование:Antenna

Каталожный номер:60090606

Комплект:1

Примечание:

№ на схеме:4

Наименование:Horn

Каталожный номер:60023703

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tape, binding, nylon

Каталожный номер:A239900000053

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000511

Комплект:3

Примечание:

№ на схеме:7

Наименование:Bolt M8x16 GB5783 10.9

Каталожный номер:A210111000342

Комплект:3

Примечание:

№ на схеме:8

Наименование:Cluster fixed lace

Каталожный номер:60197034

Комплект:2

Примечание:

№ на схеме:9

Наименование:Relay, auxiliary

Каталожный номер:B240700000250

Комплект:5

Примечание:

№ на схеме:10

Наименование:Screw M4x12 GB818

Каталожный номер:A210210000030

Комплект:8

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:60060562

Комплект:6

Примечание:

№ на схеме:12

Наименование:Cab Harness

Каталожный номер:13468655

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:1

Примечание:

№ на схеме:14

Наименование:Extension, antenna

Каталожный номер:60060300

Комплект:1

Примечание:

№ на схеме:15

Наименование:Electrical assembly

Каталожный номер:12333441

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw M6x20 GB818

Каталожный номер:A210210000017

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:24000632

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:1

Примечание:

№ на схеме:19

Наименование:Light, alarm, audible and visual

Каталожный номер:A241100000547

Комплект:1

Примечание:
