Комплектующие электрической системы экскаватора sy135c9i2 13470767 (часть 2)

← Комплектующие электрической системы экскаватора sy135c9i2 13470767 (часть 1) Система электрическая кабины sy135c9i2k(br) 13470793 →

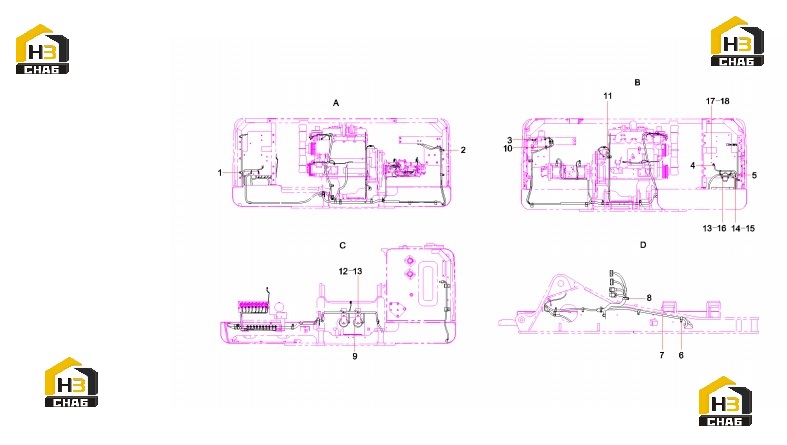

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clip, wire

Каталожный номер:60083322

Комплект:8

Примечание:

№ на схеме:2

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:10

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:A210204000357

Комплект:3

Примечание:

№ на схеме:4

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:5

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:2

Примечание:

№ на схеме:7

Наименование:Harness, chassis

Каталожный номер:12159543

Комплект:1

Примечание:

№ на схеме:7

Наименование:Harness, chassis

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:8

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:2

Примечание:

№ на схеме:9

Наименование:Horn

Каталожный номер:60241902

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cluster fixed lace

Каталожный номер:60197034

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamping clip

Каталожный номер:60197033

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamping clip

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:12

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:A210111000343

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000633

Комплект:4

Примечание:

№ на схеме:14

Наименование:Screw M4x12 GB818

Каталожный номер:A210210000030

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:60060562

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M8x30 GB5783 10.9

Каталожный номер:A210111000293

Комплект:2

Примечание:

№ на схеме:17

Наименование:Screw M6x16 GB70.1

Каталожный номер:A210204000130

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:24000632

Комплект:2

Примечание:
