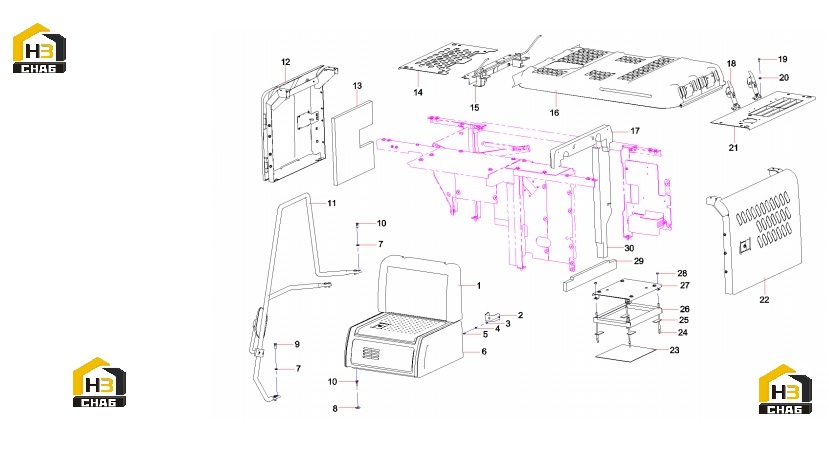

Обвес каркаса кабины 12151764

← Пол кабины sy135c9.1.5.6 12935011 Обвес кабины 12151764 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover, ornament

Каталожный номер:12236268

Комплект:1

Примечание:

№ на схеме:2

Наименование:Parts book, mounting bracket

Каталожный номер:A820101216763

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:60238783

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:60060564

Комплект:4

Примечание:

№ на схеме:5

Наименование:Screw M6x16 GB70.1

Каталожный номер:A210204000130

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hood AS, engine, front

Каталожный номер:12239518

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000639

Комплект:12

Примечание:

№ на схеме:8

Наименование:Washer 12 GB96.1

Каталожный номер:60060548

Комплект:80

Примечание:

№ на схеме:9

Наименование:Bolt M12x35 GB5783 10.9

Каталожный номер:A210111000203

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt M12x30 GB578310.9

Каталожный номер:A210111000202

Комплект:83

Примечание:

№ на схеме:11

Наименование:Handhold

Каталожный номер:A810599001056

Комплект:1

Примечание:

№ на схеме:12

Наименование:Door GP, right

Каталожный номер:12110958

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sponge, noise reduction, cab door

Каталожный номер:A820699001180

Комплект:1

Примечание:

№ на схеме:14

Наименование:Coverplate, rear, upper right

Каталожный номер:A810502012252

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bracket

Каталожный номер:A810502015254

Комплект:1

Примечание:

№ на схеме:16

Наименование:Engine hood GP

Каталожный номер:12150256

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sponge SY135C9I2K.1.3.3-5

Каталожный номер:13492203

Комплект:1

Примечание:

№ на схеме:18

Наименование:Lock, door

Каталожный номер:A222200000065

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:A210111000343

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:60060565

Комплект:4

Примечание:

№ на схеме:21

Наименование:Coverplate, rear, upper left

Каталожный номер:12151439

Комплект:1

Примечание:

№ на схеме:22

Наименование:Door GP, left

Каталожный номер:12186106

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cushion, battery

Каталожный номер:A820606020243

Комплект:1

Примечание:

№ на схеме:24

Наименование:Stud

Каталожный номер:A820301015908

Комплект:4

Примечание:

№ на схеме:25

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:26

Наименование:Plate, pressure, battery

Каталожный номер:12403409

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cover, protection, battery

Каталожный номер:11991710

Комплект:1

Примечание:

№ на схеме:28

Наименование:Nut M10 GB6170 10

Каталожный номер:A210307000036

Комплект:8

Примечание:

№ на схеме:29

Наименование:Radiator sponge SY135C9I2K.1.6

Каталожный номер:13243837

Комплект:1

Примечание:

№ на схеме:30

Наименование:Radiator left side sponge

Каталожный номер:13289878

Комплект:1

Примечание:
