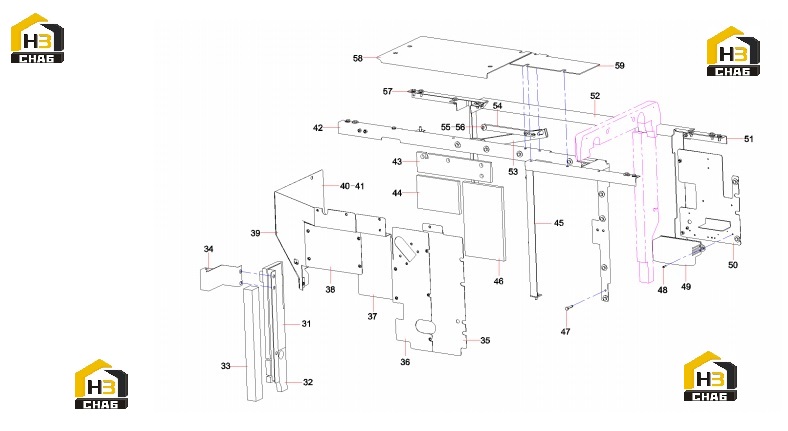

Обвес кабины 12151764

← Обвес каркаса кабины 12151764 Капот двигателя 12239518 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:31

Наименование:Partition, middle

Каталожный номер:12150627

Комплект:1

Примечание:

№ на схеме:32

Наименование:Sponge, partition, middle

Каталожный номер:12150705

Комплект:1

Примечание:

№ на схеме:33

Наименование:Sponge, partition

Каталожный номер:11756388

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bracket, front coverplate

Каталожный номер:11463987

Комплект:1

Примечание:

№ на схеме:35

Наименование:Partition, left

Каталожный номер:12151342

Комплект:1

Примечание:

№ на схеме:36

Наименование:Partition, left

Каталожный номер:12151217

Комплект:1

Примечание:

№ на схеме:37

Наименование:Partition, middle

Каталожный номер:12151205

Комплект:1

Примечание:

№ на схеме:38

Наименование:Partition, right

Каталожный номер:12151020

Комплект:1

Примечание:

№ на схеме:39

Наименование:Baffle, front, right

Каталожный номер:12150756

Комплект:1

Примечание:

№ на схеме:40

Наименование:Plate, fixing, side partition

Каталожный номер:A820101351600

Комплект:1

Примечание:

№ на схеме:41

Наименование:Partition, side

Каталожный номер:12150835

Комплект:1

Примечание:

№ на схеме:42

Наименование:Beam, cross, front

Каталожный номер:A810502015255

Комплект:1

Примечание:

№ на схеме:43

Наименование:Sponge, partition

Каталожный номер:11827108

Комплект:1

Примечание:

№ на схеме:44

Наименование:Sponge, partition

Каталожный номер:11827070

Комплект:1

Примечание:

№ на схеме:45

Наименование:Bracket, front, left

Каталожный номер:12148296

Комплект:1

Примечание:

№ на схеме:46

Наименование:Sponge, partition

Каталожный номер:11826921

Комплект:1

Примечание:

№ на схеме:47

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:5

Примечание:

№ на схеме:48

Наименование:Screw M6x20 GB70.1

Каталожный номер:A210204000131

Комплект:2

Примечание:

№ на схеме:49

Наименование:Electric box SY135C9I2K.1.6-11

Каталожный номер:13011029

Комплект:1

Примечание:

№ на схеме:50

Наименование:Plate, Mounting

Каталожный номер:11775433

Комплект:1

Примечание:

№ на схеме:51

Наименование:Bracket, rear, left

Каталожный номер:11692989

Комплект:1

Примечание:

№ на схеме:52

Наименование:Beam, cross, rear

Каталожный номер:10072949

Комплект:1

Примечание:

№ на схеме:53

Наименование:Bar, support

Каталожный номер:A810502015323

Комплект:1

Примечание:

№ на схеме:54

Наименование:Rod, bearing

Каталожный номер:A820302010101

Комплект:1

Примечание:

№ на схеме:55

Наименование:Pin 3.2x20 GB91

Каталожный номер:A210491000014

Комплект:3

Примечание:

№ на схеме:56

Наименование:Roll, pin

Каталожный номер:A210508000009

Комплект:3

Примечание:

№ на схеме:57

Наименование:Bracket, rear, right

Каталожный номер:A810502015256

Комплект:1

Примечание:

№ на схеме:58

Наименование:Coverplate, front

Каталожный номер:11769240

Комплект:1

Примечание:

№ на схеме:59

Наименование:Cover plate, side

Каталожный номер:11464041

Комплект:1

Примечание:
